工控人家園 綜合討論 伺服器位置控制模式與PLC接線程序圖

270429890

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 150 點
下載積分: 665 分
在線時間: 18(小時)
注冊時間: 2013-04-22
最后登錄: 2023-02-01
查看270429890的主題 / 回貼

樓主發表于: 2013-04-30 22:40

只看樓主 | 小中大

我用的是華大的伺服器
FX3U 16mt的PLC

伺服器用的是位置控制模式
需要導軌移動設定的距離然后回到原點

伺服器
24+接開關電源正
使能內部置ON

P+                 接        PLC    y2

P-                   接       PLC   COM2

SING+           接       PLC   y3

SING-             接       PLC COM3

編碼器0V 接   開關電源 0V

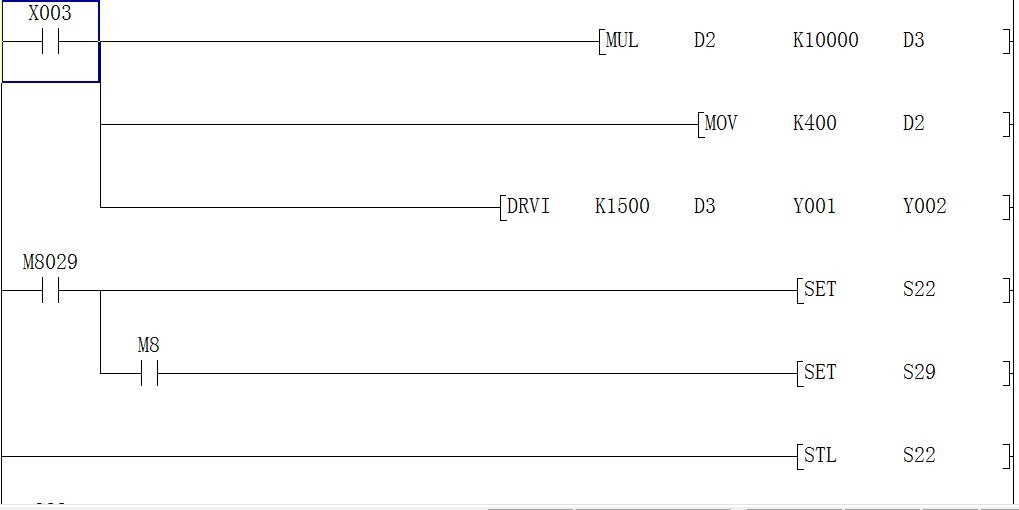

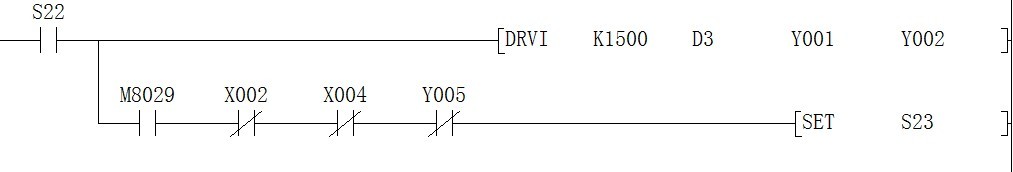

程序

這一步是拉出來寫的不在步進指令內
齒輪比是2:1  1MM發出1000脈沖
求高手指教這樣做有沒有錯

實際運行中程序可以往下走，但是電機不會運轉

程序寫的是定位到到達后馬上就返回原點，這樣做會不會對電機有損壞，
需要加一個定時嗎？

[ 此帖被270429890在2013-04-30 23:02重新編輯 ]

poorwer

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 280 個
工控威望: 485 點
下載積分: 1387 分
在線時間: 225(小時)
注冊時間: 2008-07-26
最后登錄: 2021-01-19
查看poorwer的主題 / 回貼

1樓發表于: 2013-05-01 10:25

只看該作者 | 小中大

加個延時吧

狼堡

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 304 個
工控威望: 2596 點
下載積分: 1329 分
在線時間: 423(小時)
注冊時間: 2012-08-31
最后登錄: 2023-03-04
查看狼堡的主題 / 回貼

2樓發表于: 2013-05-05 10:18

只看該作者 | 小中大

你用什么伺服，有沒有說明書，說明書都沒有，誰知道接線對不對

popo99

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 181 點
下載積分: 626 分
在線時間: 29(小時)
注冊時間: 2009-03-20
最后登錄: 2025-07-29
查看popo99的主題 / 回貼

3樓發表于: 2013-05-07 12:45

只看該作者 | 小中大

學習學習在學習

andy_gao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 449 點
下載積分: 2188 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2025-05-06
查看andy_gao的主題 / 回貼

4樓發表于: 2013-05-07 13:48

只看該作者 | 小中大

1、接線就有誤 2、程序也有點問題

Fx3U的脈沖輸出口是Y0和Y1，你把P+接到Y3上怎么行呢，根據你的程序DRVI脈沖輸出用的是Y1，方向是Y2，然后根據你選的FX3U是源型輸出還是漏型輸出，再決定是把P+還是P-接到Y1上

同樣，SING+/SING-應該接到Y2上

程序圖的最后一段，不需要，DRVI會根據你脈沖數的正負自動來確定要不要對Y2進行輸出
