這是一個大理石橋切機的三菱PLC程序，誰能知道X0--X27點與Y0--Y17點各是什么功能？

沒注釋？

就是沒有注釋，才求高手

我猜我猜我猜猜

除非是知道這設備的人才能講清除，不然就像是瞎子摸象

自己分析著標注了一下，肯定不一定都正確，希望高手完善，并把錯誤的地方改過來

纖細說明一下這種機器的動作過程是：圓盤鋸可左右、前后移動，也可上下切割，見圖片。全自動時，鋸盤下降一點，從左到右切割，到右邊后，鋸盤再往下下降一點，又向左行，左邊到位后，再下降往右行，直到鋸到最下完成，然后升鋸，往前面移動一定的距離（設定的長度），再鋸第二行，一共可鋸4行。

可以參照了解下

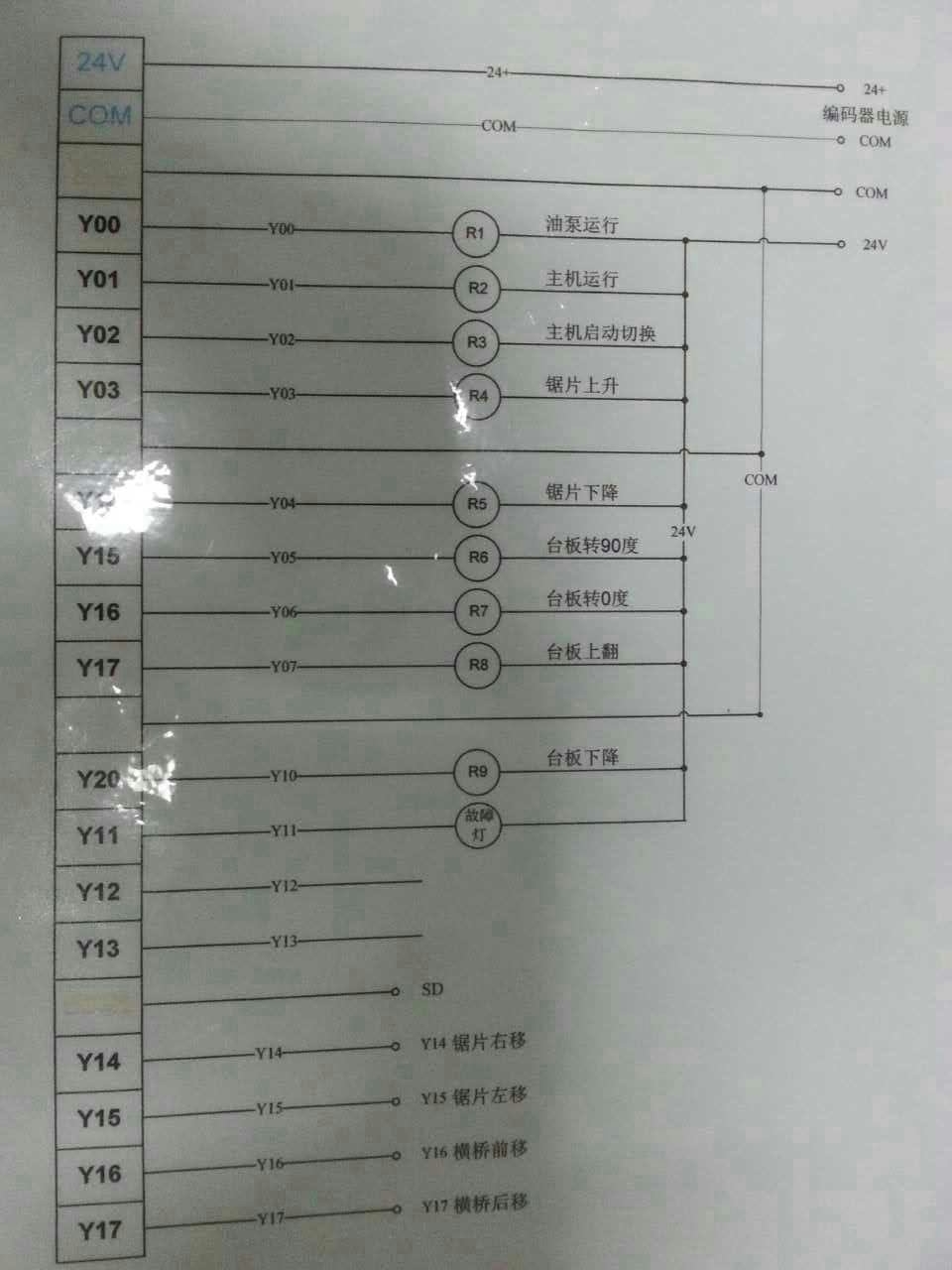

這是維修現場拍的

圖片看著不清晰，與我的梯形圖差別較大。

工藝我熟悉，有電路圖分析起來更加方便了。

問題是什么都沒有啊，只有一個梯形圖。
