工控人家園 三菱工控論壇 三菱 FX2N 循環位移指令遇到問題求大神解答

15250554801

級別: 探索解密

精華主題: 0
發帖數量: 48 個
工控威望: 143 點
下載積分: 915 分
在線時間: 38(小時)
注冊時間: 2018-11-29
最后登錄: 2022-03-23
查看15250554801的主題 / 回貼

樓主發表于: 2018-12-10 10:40

只看樓主 | 小中大

M0     MOV K0 Z1
FOR   K18
M0     ROR D400Z1 K8
           INC ZI
           NEXT

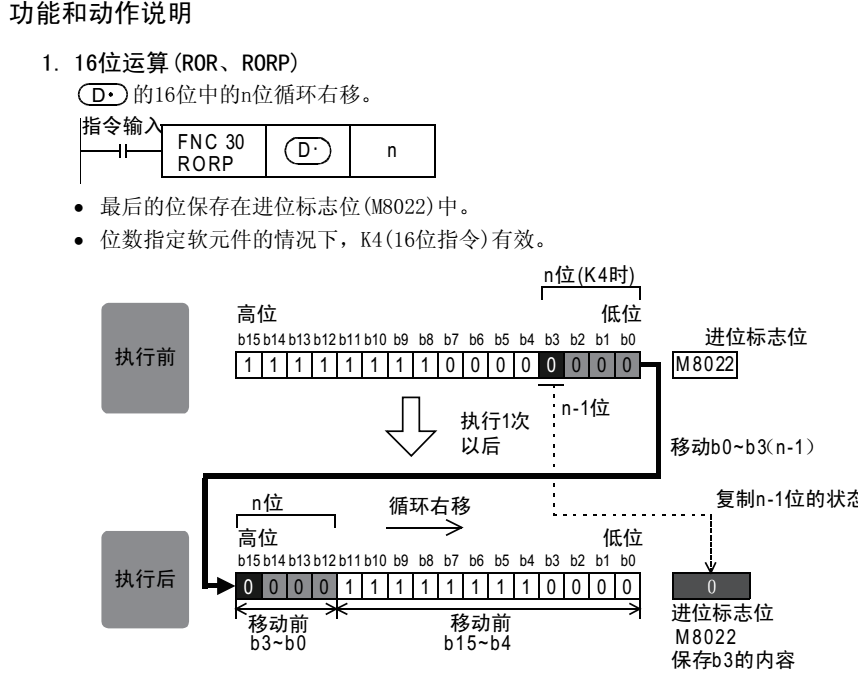

程序大概是這樣   監視時有幾個寄存器的最高位為8 ，查了一下說明書應該是進位標志位M8022的問題
但是沒有看懂，求大神解答

陳夢瑤

級別: 探索解密

精華主題: 0
發帖數量: 43 個
工控威望: 125 點
下載積分: 523 分
在線時間: 24(小時)
注冊時間: 2018-12-08
最后登錄: 2025-02-20
查看陳夢瑤的主題 / 回貼

1樓發表于: 2018-12-10 11:26

只看該作者 | 小中大

不是很明確你的問題
ror是循環右移指令，只針對bit位，將D400Z1的bit0到bit7位移到bit8到bitF
M8022不參與位移,而寄存器最高位要么為0要么為1
M8022的狀態取決于D400Z1的bit7位狀態

mohong12345

級別: 探索解密

精華主題: 0
發帖數量: 43 個
工控威望: 105 點
下載積分: 4145 分
在線時間: 24(小時)
注冊時間: 2018-12-08
最后登錄: 2023-02-24
查看mohong12345的主題 / 回貼

2樓發表于: 2018-12-10 11:30

只看該作者 | 小中大

學習學習。😎

15250554801

級別: 探索解密

精華主題: 0
發帖數量: 48 個
工控威望: 143 點
下載積分: 915 分
在線時間: 38(小時)
注冊時間: 2018-11-29
最后登錄: 2022-03-23
查看15250554801的主題 / 回貼

3樓發表于: 2018-12-10 11:37

只看該作者 | 小中大

D400-D417 寫入的是一竄數據我將他們都向右移8位它們的內容不是都應顯示為 00xx （其余的溢出）但是其中部分寄存器的顯示值是 80xx 這是我不明白的地方

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160824 分
在線時間: 3233(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-29
查看sjm213的主題 / 回貼

4樓發表于: 2018-12-10 22:56

只看該作者 | 小中大

循環移位低位移至高位，并未溢出。
