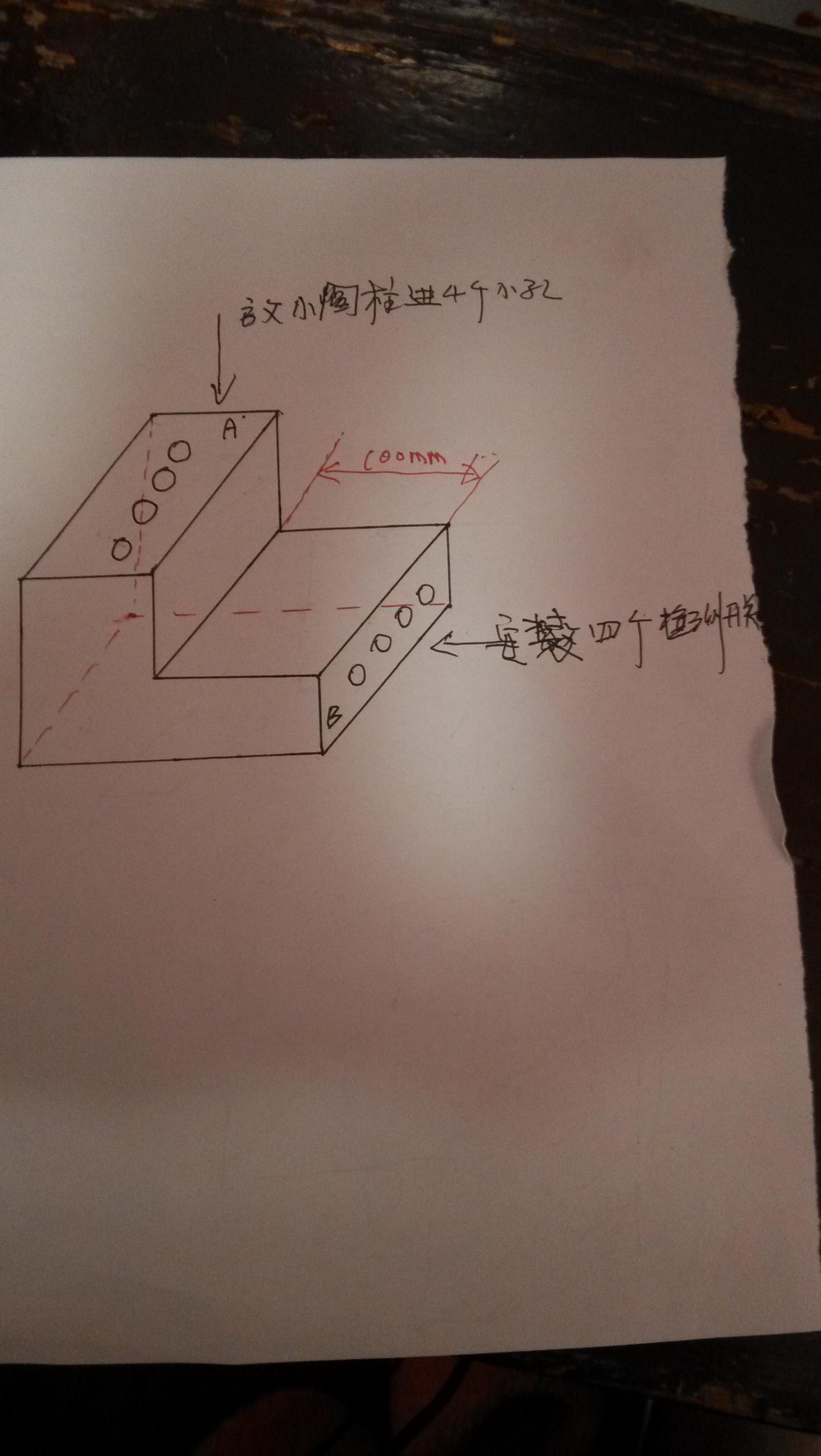

如圖，A面有4個小通孔，直通底面
      B面有4個小通孔，直通側面
      A面4小孔與B面4小孔分別相交

      小孔直徑大約1mm-3mm


現將小圓柱從A面小孔放入從底面流出，
現要求在B面4個小孔安裝開關用來檢測圓柱是否落下，


問題就是4個開關要放入小孔內不知道怎么選型，
OMRON的套管型光釬開關E32-DC200BR 2M不知道是否可以
有沒有比較便宜的國產貨能用在這里

光纖探頭的光電開關可以。

引用

引用第1樓zr_555于2014-01-09 21:38發表的  :
光纖探頭的光電開關可以。

關鍵是開關要伸到那么小的孔里面去啊

帶螺紋的、好固定的

B面的空可以大一點的啊，方便安裝關電開關，用螺紋的來固定定位

安裝在A面出口行嗎？

A底部安裝近接

引用

引用第4樓多晶鑄錠于2014-01-10 11:01發表的  :
B面的空可以大一點的啊，方便安裝關電開關，用螺紋的來固定定位

B面的孔不能太大，太大的話其他孔的也能感應到，需要一一對應

引用

引用第6樓100759于2014-01-10 11:16發表的  :
A底部安裝近接

不能安裝在底面，我畫的只是其中的一部分，底面是有其他零部件的，

首先你需要說明你的小圓柱的材質，大物件的材質，看是否可以經過材質性質不同來檢測，其次可以使用對射，這樣就不需要插入孔中，

這種情況下,B打通,對射比較可靠!

引用

引用第9樓niningtt于2014-01-10 13:03發表的  :
首先你需要說明你的小圓柱的材質，大物件的材質，看是否可以經過材質性質不同來檢測，其次可以使用對射，這樣就不需要插入孔中，

材料是鐵的，對射關鍵是孔太小了，這么小的孔能對射嗎，不會因光擴散而失效嗎
