樓主  發表于: 2012-06-10 00:16
圖片：
求用一個按鈕啟動，繼電器驅動電機正反轉控制電路圖。
[ 此帖被luihua在2012-06-11 22:55重新編輯 ]
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
1樓  發表于: 2012-06-10 08:50
LD X0  ALTP YO
LDI Y0  OUT Y1
xiajikang
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 118 點
下載積分: 518 分
在線時間: 10(小時)
注冊時間: 2012-06-03
最后登錄: 2018-03-15
查看xiajikang的 主題 / 回貼
2樓  發表于: 2012-06-10 09:36
圖片：
圖片：
圖片：

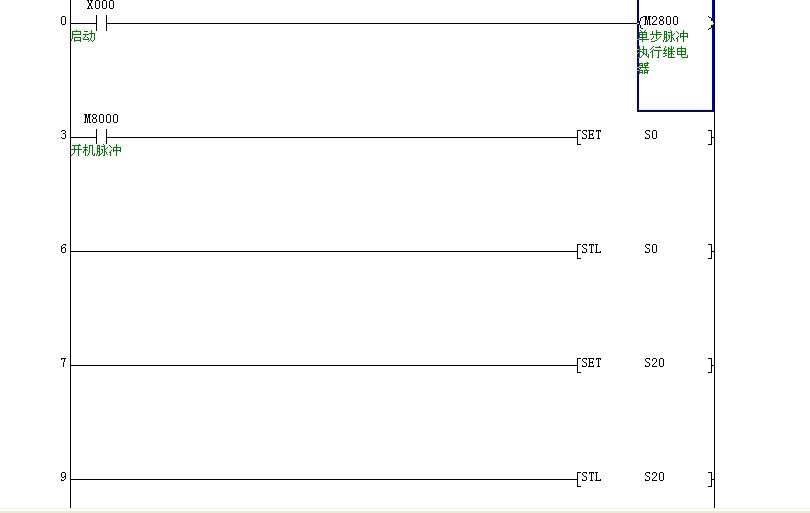

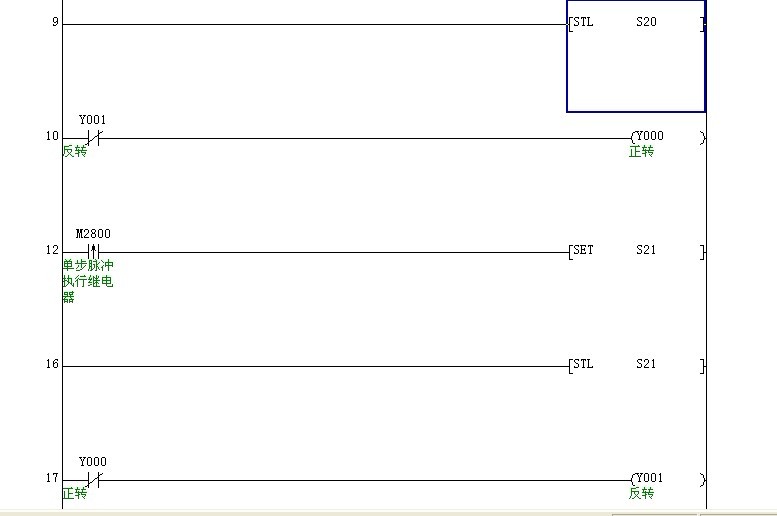

m2800接通的時候，只會接通離自己線圈最近的一個脈沖，所以這個圖可以解釋一個點動按鈕控制電機正反轉（在書上看見的，小牛試刀寫的，如有錯誤，望糾正）
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
3樓  發表于: 2012-06-10 10:13
引用
引用第1樓長豐實業于2012-06-10 08:50發表的  :
LD X0  ALTP YO
LDI Y0  OUT Y1


一接通電源，Y1 已有輸出。





我做了一個，模擬了一下，還可以。
活到老學到老：還有 8  分沒學到
550374389
！！！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
4樓  發表于: 2012-06-10 14:41
圖片：
x0啟動 Y0正轉 Y1反轉
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
5樓  發表于: 2012-06-11 07:55
樓上沒模擬測試過吧。
第 20 這一行的 Y002，打錯了，應該是Y000.
活到老學到老：還有 8  分沒學到
550374389
！！！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
6樓  發表于: 2012-06-11 09:13
謝謝樓上更正，是Y0，不過仿真是并沒有發現不對，奇怪了
huxingtiandi
凡人
級別: 家園常客
精華主題: 0
發帖數量: 506 個
工控威望: 640 點
下載積分: 14104 分
在線時間: 134(小時)
注冊時間: 2012-04-20
最后登錄: 2024-08-22
查看huxingtiandi的 主題 / 回貼
7樓  發表于: 2012-06-11 19:46
條條大路通羅馬
侯寶
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 305 點
下載積分: 5868 分
在線時間: 29(小時)
注冊時間: 2012-06-11
最后登錄: 2014-10-22
查看侯寶的 主題 / 回貼
8樓  發表于: 2012-06-12 08:55
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
9樓  發表于: 2012-06-12 09:20
一個問題需要大家注意，就是PLC輸出一定需要再加上接觸器互鎖。
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
10樓  發表于: 2012-06-18 09:47
一個問題需要大家注意，就是PLC輸出一定需要再加上接觸器互鎖。
ytmsymlf
我知道我的努力有一大半是沒有用的，但是我卻不知道究竟是哪一半
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 264 點
下載積分: 25573 分
在線時間: 116(小時)
注冊時間: 2011-09-20
最后登錄: 2014-12-26
查看ytmsymlf的 主題 / 回貼
11樓  發表于: 2012-06-18 10:15
一個問題需要大家注意，就是PLC輸出一定需要再加上接觸器互鎖。
真奇怪，你吸進去了那么多的勇氣，吐出來的卻都是嘆息
  • «
