12樓發表于: 2012-02-18 23:35

只看該作者 | 小中大

這個電路圖很通用的，如小汽車，大貨車，發電機組等，充電系統都差不多。

學無止境，永遠是學生。

junjie

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 196 點
下載積分: 626 分
在線時間: 138(小時)
注冊時間: 2011-04-25
最后登錄: 2022-05-11
查看junjie的主題 / 回貼

13樓發表于: 2012-02-19 23:48

只看該作者 | 小中大

基本原理就是電池電壓低時充電,高時斷電,不過是控制發電機勵磁繞組直流電壓通斷，決定發電機是否輸出三相交流電壓。

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

14樓發表于: 2012-02-20 10:45

只看該作者 | 小中大

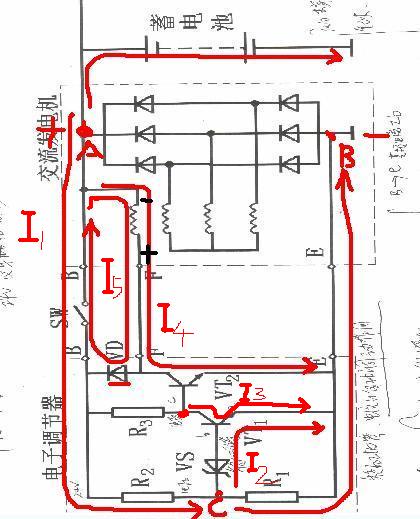

圖片：

電路的基本工作原理是：三相整流出的電壓加在A、B兩點，當A點的電壓升高時，電流I1流過R2、R1回到B點，在C點得到的分壓就會升高，當C點電壓高至足以擊穿穩壓二極管VS時，就會形成電流I2給VT1導通，電流I3流過VT1，使得VT2基極偏置電壓下降，電流I4減小，也就是發電機轉子線圈勵磁電流減小，使得磁場強度變小，定子線圈的感應電壓就會降低。AB兩點的電壓低于檢測基準電壓時電路不動作，要調節AB兩點的電壓，只需調整（R2、R1）C點的電壓或更換VS即可。另外，在勵磁電流減小的同時，會在線圈的兩端有一個感應電壓，這個感應電壓為上負下正，與A點電壓竄聯加到VT2的集電極，電壓過高容易擊穿VT2，所以加入二極管VD把這個電壓短路掉，達到保護VT2的目的。

本帖最近評分記錄：

下載積分:+5(yifan_1987) 熱心助人
