本程序采用PORT1端口與變頻器通信，把PORT0端口留給PLC與其編程軟件STEP 7 MicroWIN進行通信，以便實時監測PLC的數據變化；
實際上，早期的G11不支持Modbus通訊，通訊使用富士電機自己的協議－－在其RS485接口手冊上有詳細的指令格式。從06年開始，G11支持了Modbus通訊，通過用戶在變頻器參數U49中選擇是采用富士電機協議FGI-Bus還是采用Modbus RTU協議。不過，筆者的這臺富士變頻器太老，不支持Modbus RTU協議，所以就采用自由口通信來控制這臺富士FRN3.7G11S-4CX型變頻器；
雖然MODBUS RTU模式通信相對而言比較簡單，不過快樂到自由口通信應用更為廣泛和靈活，該程序的自由口通信也比較有參考價值。
變頻器參數設置：與通訊有關的主要參數設置如下所訴（如果變頻器通信過程中存在問題"無法按設定頻率運行等"，懷疑其他參數還有問題，那么請將參數初始化"參數H03，同時按STOP鍵和上鍵設為1，再按FUNC/DATA鍵確認"以后再來設定以下參數）。
變頻器地址設置為2，通訊格式設置為9600bps，8位數據，E〕偶校驗，1個停止位：
F01:頻率設定1；默認為0，采用默認值；
H30:鏈接功能（通信功能）；默認為0，現設置為3－－RS485設定有效，運行命令有效；
H31：RS485地址；默認為1，現設置為2；
H32：故障處理；默認為0－－立即Er8跳閘，采用默認值；
H33：定時時間－－通信故障后，再定時時間內繼續運行；默認為2.0秒，采用默認值；
H34:通信傳送速度（波特率）；默認為1－－9600bit/s，采用默認值；
H35：數據長度：默認值0－－8位數據，采用默認值
H36：奇偶校驗；默認值0－－無奇偶校驗，現設置為1－－偶校驗；
H37：停止位；默認值0－－2個停止位，現設置為1－－1個停止位；
H49：RS485協議；默認為0－－富士專用通信協議FGI-Bus，采用默認值；對于老版本變頻器，不用設置該參數（因?yàn)闆](méi)有該參數），默認就是富士專用通信協議FGI-Bus；該程序?yàn)榭刂?臺變頻器的程序，如果要控制多臺變頻器，那么發送/接收/頻率顯示功能還需要進行相關處理－－接收條件，頻率顯示對應的地址等。

謝謝老師分享學習學習

問個初級的問題，程序是不是不全，如頻率60HZ是怎樣給定的

頻率寫入，運行指令都是在數據塊中寫入的。

學習。。。

很有用  謝謝  你有西門子200與富士變頻器通訊的程序modbus RTU程序例 可以分享下嗎  QQ361208387

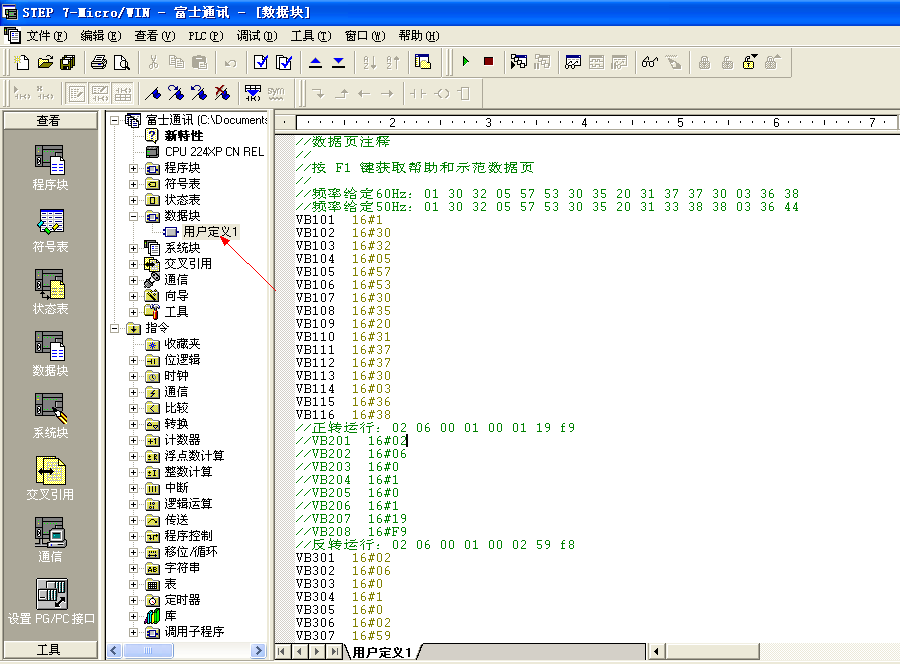

本程序就是200與富士MODBUS通訊標準程序，沒有加CRC校驗子程序，需要校驗的自己寫一個就可以了，發送的數據放在數據塊中的，如何查看數據塊（也可以用MOV傳送指令）參照下圖

能再詳細點嗎？

謝謝樓主學習了

謝謝老師分享

謝謝分享！

謝謝分享
