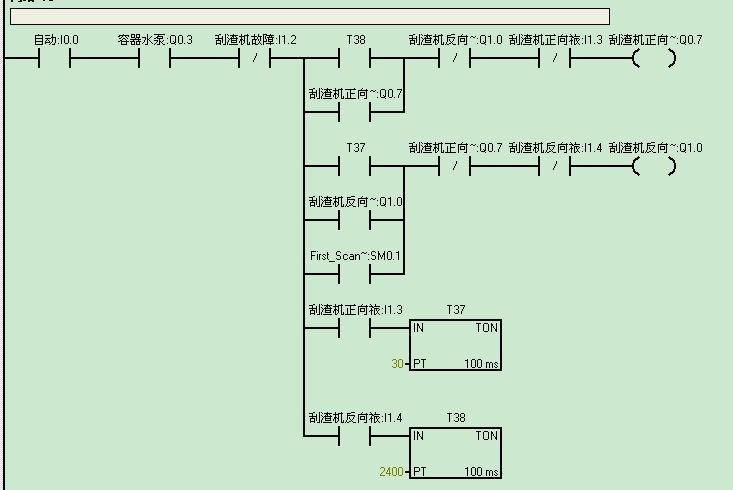

如圖所示

現要求是：小車在自動位（I0.0)，溶氣水泵(Q0.3)運行時，正向運行(Q0.7) 碰到正向限位開關（I1.3），停3秒（T37）,

          反向運行 (Q1.0) 碰到反向限位開關（I1.4），停4分鐘（T38）,再正向運行。周而復始

          溶氣水泵(Q0.3),停止后再啟動，小車還能自動按原來的方向運行。

          再仿真軟件中模擬根本啟動不了，請各位指正。

無法運行。你至少給個電機正傳或反轉的啟動信號吧。那樣電機正傳才能自運行。
（后續應該按照你的設計思路開始運轉吧 。沒有仔細看后面的圖 ）

引用

引用第15樓foxplc于2009-08-17 14:00發表的  :
原來上升沿是這樣用的

你使用了上升沿信號。可你去掉了sm0.1。那你如何實現plc開機自動運行呢？？
明白了，靠液位水泵的自起停來代替sm0.1
省去了，液位報警后，人工去復位的操作
