在FX2N上的Y0-Y23上接有20個信號燈,X1上接有一個開關,控制要求如下:
在程序初始化后
當X1為ON時信號燈依次點亮至全亮(從1#開始至20#時間間隙為2S),
當X1為OFF時,信號燈依次由全亮至全滅.(從1#開始至20#時間間隙為2S),
在燈的點亮過程中(也就是X1為ON,時)轉入在燈的滅過程中(也就是X1為OFF時)信號燈也同樣按程序工作,
說明一下:例當X1為ON時,燈依次點亮至10#燈(時間間隙為2S);這時將X1設為OFF,燈依次從1#滅至5#(時間間隙為2S);這時將X1設為ON燈依次從11#亮至20#再至5#(時間間隙為2S);不知我說清沒有.
總之在X1的信號變換后,,燈亮滅遵循先亮先滅的原則,每個燈的點亮的時間平衡并循環.

由于本人的菜鳥,特向各位老師們請教.在此先謝謝了

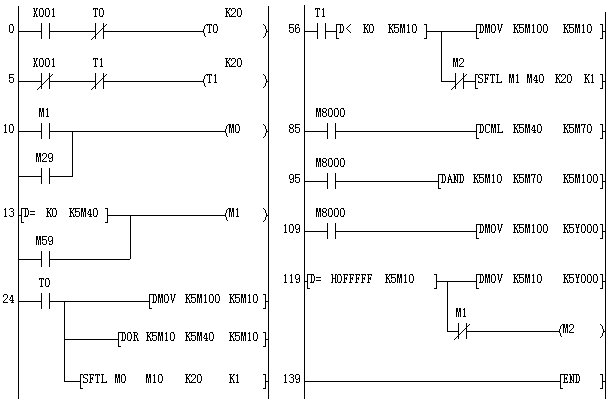

提供一個用“移位寄存器”的思路。
除銜接點外，仿真基本通過，未用PLC試。
