工控人家園 綜合討論 匯川521與雷賽總線步進

愿天天天藍

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 196 點
下載積分: 732 分
在線時間: 66(小時)
注冊時間: 2016-07-16
最后登錄: 2025-04-01
查看愿天天天藍的主題 / 回貼

樓主發表于: 76天前

全看 | 小中大

圖片：

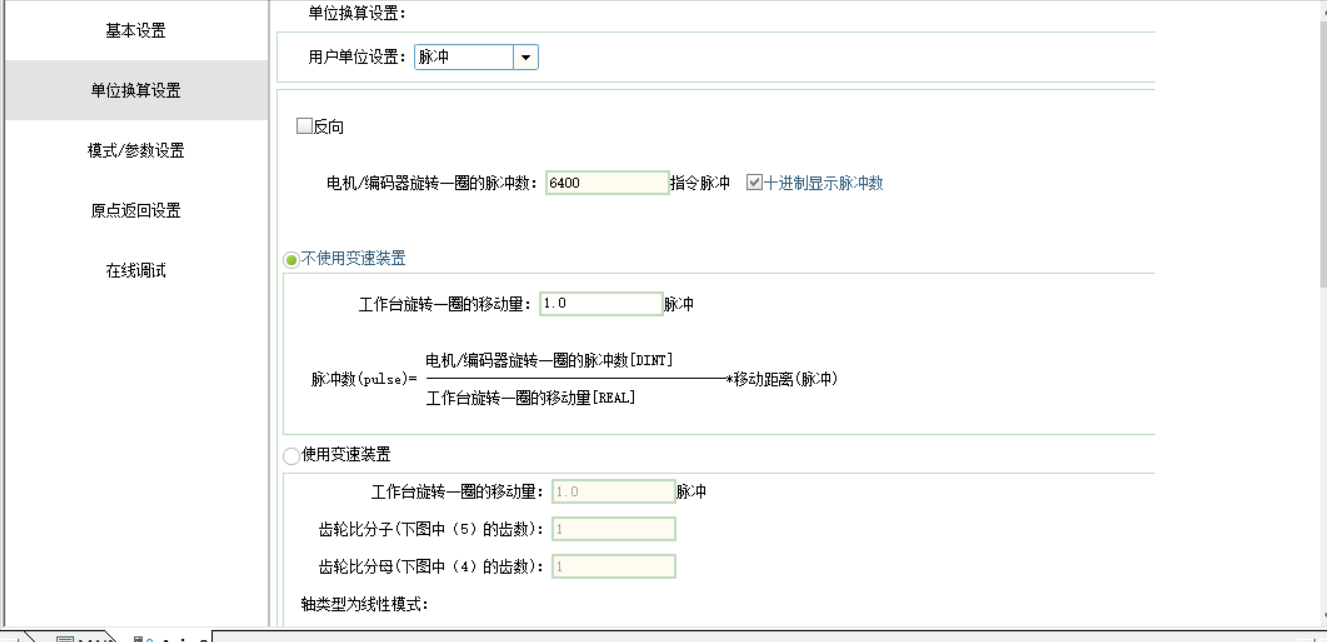

有一個匯川521的PLC與雷賽DM3E556驅動器走EtherCAT總線通訊，目前可以手動，測試都沒問題，就是定位的距離該如何換算。
絲桿的導程是4mm,請問一下，在圖片上那幾個地方該設置多少，才能讓絲桿走10MM，
自己在電機圈脈沖那里設了6400，然后目標位置那里寫了一個（1）走了約23mm

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2489 個
工控威望: 3105 點
下載積分: 12462 分
在線時間: 671(小時)
注冊時間: 2008-08-03
最后登錄: 2025-05-22
查看卓發智能的主題 / 回貼

1樓發表于: 75天前

全看 | 小中大

如果步進電機是開環且沒有減速機的情況下，每圈脈就設你驅動器上的撥碼細分?jǐn)?shù)，每圈距離就設置絲桿導程就可以了。后面就是回原點方式，如果只有一個原點信號就選回原方式為21，如果有正負極限位就選27，可根據需要設置。

引用
引用樓主愿天天天藍于2025-03-14 13:57發表的匯川521與雷賽總線步進 :
有一個匯川521的PLC與雷賽DM3E556驅動器走EtherCAT總線通訊，目前可以手動，測試都沒問題，就是定位的距離該如何換算。
絲桿的導程是4mm,請問一下，在圖片上那幾個地方該設置多少，才能讓絲桿走10MM，
自己在電機圈脈沖那里設了6400，然后目標位置那里寫了一個（1）走了約23mm

相信自我！

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2489 個
工控威望: 3105 點
下載積分: 12462 分
在線時間: 671(小時)
注冊時間: 2008-08-03
最后登錄: 2025-05-22
查看卓發智能的主題 / 回貼

2樓發表于: 75天前

全看 | 小中大

忘了一個，如果是閉環步進，那就要看編碼器是多少位的分辯率了，一般步進電機的編碼器分辯率不會太高，10000或40000比較常。

相信自我！
