Step 上傳程序：
首先要設置PLC與PG的通訊方式.
1、在 SET PG/PC里面設置好。
2、在STEP7中，建立一個新的項目 （為空）
3、點擊 PLC UPload station to PG
4、在出現對話框中，選擇機架號為0 設定 插槽號 2（一般設定）選擇通訊的地址,一般也為2
5、“將站點上傳到PG”是將整個站硬件組態(tài)和軟件程序全部上載
Portal上傳程序的方法:
打開Portal V15，創(chuàng)建項目比如“Upload-300”。在項目樹中選擇項目名稱，在“在線”(Online) 菜單中，選擇“作為新站上傳設備（硬件和軟件）”(Upload device as new station (hardware and software))。

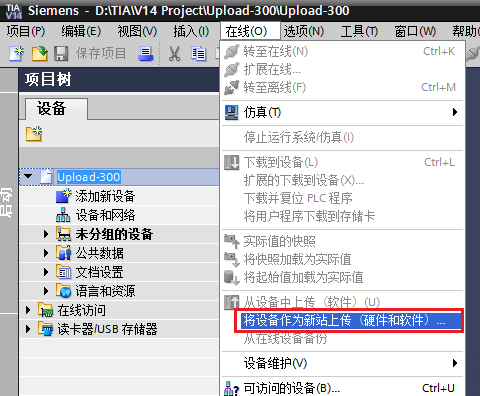

圖1 V15 將設備作為新站上傳
“將設備上傳到 PG/PC”(Upload device to PG/PC) 對話框隨即打開。
在“PG/PC 接口類型”(Type of the PG/PC interface) 下拉列表中，選擇將用于上傳操作的接口類型。
從“PG/PC 接口”(PG/PC interface) 下拉列表中，選擇要使用的接口。
單擊“開始搜索”(Start search) 命令，顯示所有兼容的設備。在所選接口的可訪問節(jié)點的設備表格中，選擇要上傳的設備。
單擊“從設備上傳”(Upload) 按鈕，將設備的項目數據上傳到項目中。
圖2 V15 從設備上傳新站
執(zhí)行的結果，一個完整的站被集成到項目中。

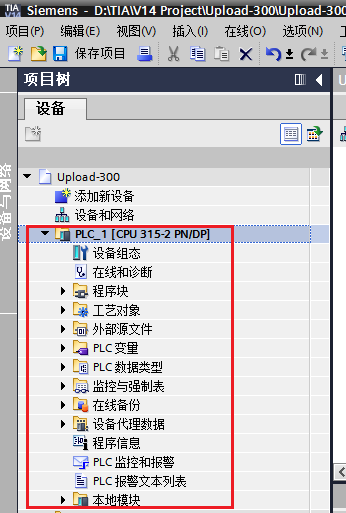

圖3 V15 上傳的新站
注意：項目中不能包含與上載設備名字相同的站。
