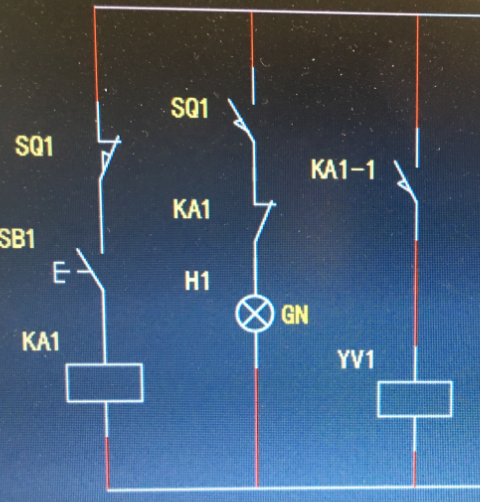

SB1----自鎖開關。
KA1----中間繼電器
SQ1----行程開關
YV1----電磁閥
H1-----指示燈
控制要求很簡單，按鈕按下，繼電器得電，電磁閥得電，油缸動作，碰到限位，斷開繼電器，限位指示燈亮。電路有沒有什么問題。請大家指導。不過接線很麻煩，行程開關都離得遠，拉24V+出去進限位的公共端，從常閉和常開各拉一根線回柜子。還有更簡單的方法嗎？沒有PLC

引用

引用第13樓flyaway于2017-12-08 09:30發表的  :
既然你問了就說說個人觀點：
1無法自鎖。
2只有啟動，沒有停止。
3行程指示燈沒有必要（個人感覺）
4最好有個復位功能，如果油缸因?yàn)槟撤N原因在半路的話，不是太好。
.......

這位大神已經說得很清晰了
