描述：這是梯形圖。
圖片：

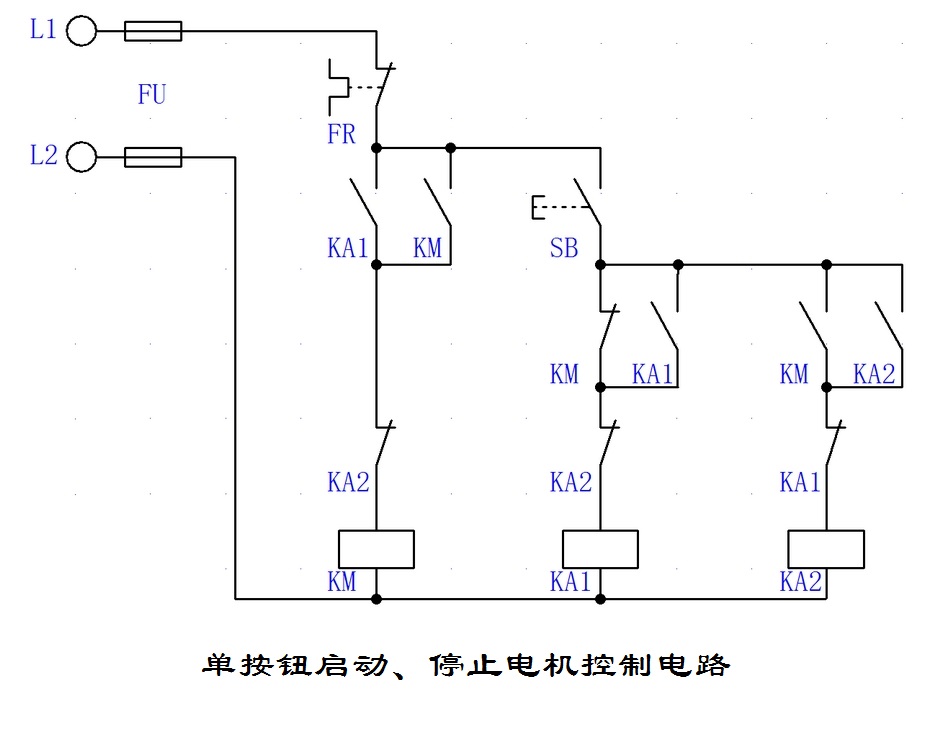

描述：這是轉化的繼電器電路，把箭頭位置的KA1換成SB1后，實測可以實現，用KA1就會出現沒辦法停掉燈的情況。
圖片：
描述：這是我常用在手動中的單鍵啟停
圖片：
閑來無事，翻翻書，發現了另一個單按鈕啟停的電路，按耐不住自己電工出身的心，接了個繼電器電路，結果發現，繼電器電路和邏輯梯形圖還是有區別的。PLC模擬沒問題的電路，繼電器接出來是不行的，分析下原因，可能是繼電器的吸放在反應時間上和梯形圖是有差別的。歡迎大神來個更專業的解釋?zhuān)?br />PS：我發現網站這個功能做的還不錯，第一發圖片附件過大，沒成功。重新選擇上傳圖，正在郁悶又要編輯文字，發現網站是有保留的，這個要點個贊�。。�
