工控人家園 綜合討論 求助：電路板原理圖

duanfei

級別: 探索解密

精華主題: 0
發帖數量: 14 個
工控威望: 137 點
下載積分: 523 分
在線時間: 12(小時)
注冊時間: 2014-01-13
最后登錄: 2021-07-13
查看duanfei的主題 / 回貼

樓主發表于: 2017-07-01 14:27

全看 | 小中大

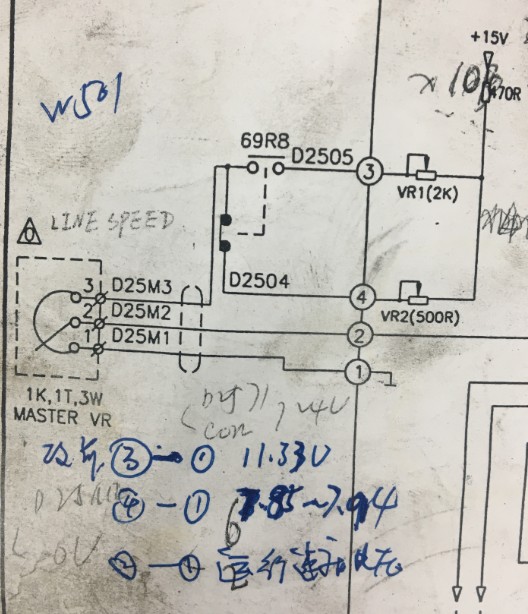

圖片：

各位大哥：
我有一塊電路板，請看附件圖紙
我想提高1腳與2腳之間的輸出電壓
是不是把VR2的電阻調小就可以了！
或者有其它辦法提高1腳與2腳之間的輸出電壓的方案嗎！

江流天地外

級別: 家園常客

精華主題: 0
發帖數量: 224 個
工控威望: 642 點
下載積分: 254 分
在線時間: 239(小時)
注冊時間: 2017-02-21
最后登錄: 2025-07-01
查看江流天地外的主題 / 回貼

1樓發表于: 2017-07-01 15:24

全看 | 小中大

從圖上看只要調小時VR1,VR2電阻值，3腳電壓就升高了。69 R8是互鎖的一對常開與常閉觸點吧。還有69R8觸點接觸是否完好，接觸不好的話壓降太大，3腳電壓過低，2腳電壓就上不去了。

熱心助人！

[ 此帖被江流天地外在2017-07-01 15:30重新編輯 ]
