zhjw
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 152 點
下載積分: 8831 分
在線時間: 38(小時)
注冊時間: 2012-09-22
最后登錄: 2019-05-07
查看zhjw的 主題 / 回貼
12樓  發表于: 2013-04-07 11:53
謝謝8樓9樓11樓的大哥,今天按你們的方法做了,但是還是不行,plc輸入側光電耦合管為p180的可以,輸入側光電耦合管為181的不行,請論壇弟兄幫助一下,急死我了。
luo76
級別: 論壇先鋒
精華主題: 0
發帖數量: 1562 個
工控威望: 1626 點
下載積分: 116683 分
在線時間: 632(小時)
注冊時間: 2008-09-06
最后登錄: 2025-06-03
查看luo76的 主題 / 回貼
13樓  發表于: 2013-04-07 12:21
這么折騰干嘛,能省出的錢老板也不會給你,換個PLC多省事
1593887
每天進步一點足矣!
級別: 略有小成
精華主題: 0
發帖數量: 81 個
工控威望: 271 點
下載積分: 2268 分
在線時間: 93(小時)
注冊時間: 2012-04-18
最后登錄: 2025-05-20
查看1593887的 主題 / 回貼
14樓  發表于: 2013-04-07 13:10
hi,麻煩你弄出結果后發布一下。
zhjw
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 152 點
下載積分: 8831 分
在線時間: 38(小時)
注冊時間: 2012-09-22
最后登錄: 2019-05-07
查看zhjw的 主題 / 回貼
15樓  發表于: 2013-04-07 18:22
我咨詢了一些plc維修公司,他們說三菱以前生產的f2n系列plc輸入側光電耦合管為p180是雙向輸入的,npn型pnp型輸入都可以使用,而現在生產的plc輸入側光電耦合管為p181是單向輸入的,只能npn型輸入使用。要想pnp型輸入使用必須更換光電耦合管,不知各位弟兄有沒有其他辦法? 跪等......
中國人佛山人
請各位大師多多指教
級別: 家園常客
精華主題: 0
發帖數量: 332 個
工控威望: 523 點
下載積分: 13885 分
在線時間: 152(小時)
注冊時間: 2009-05-21
最后登錄: 2019-03-13
查看中國人佛山人的 主題 / 回貼
16樓  發表于: 2013-04-07 21:20
8樓很正確,我就是這樣接的
lba1218
天天學習,天天進步。
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 231 點
下載積分: 2094 分
在線時間: 457(小時)
注冊時間: 2009-11-12
最后登錄: 2025-05-09
查看lba1218的 主題 / 回貼
17樓  發表于: 2013-04-07 22:31
可把PNP信號用反相器反相后,輸入至PLC的
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
18樓  發表于: 2013-04-08 05:06
如果PLC 的輸入端有幾個點要轉的話,且對輸入信號的靈敏度要求不高,可以幾個中間繼電器轉一下。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
19樓  發表于: 2013-04-08 05:26
圖片:

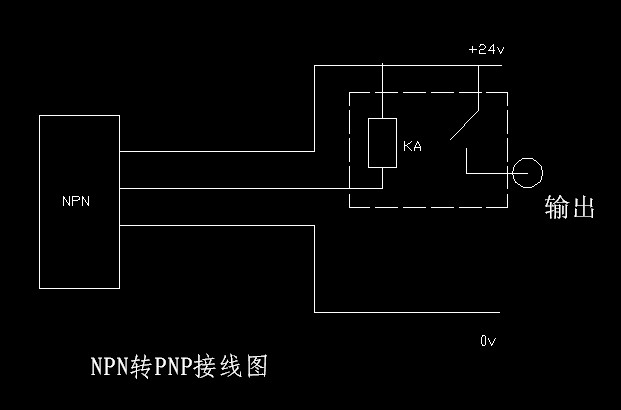

這個是NPN轉PNP的接線圖。
如果是PNP轉NPN,把圖中繼電器線圈一端接傳感器的輸出信號線,另一端接0V,再?gòu)?V引出一根線經過繼電器的常開點接到PLC的輸入端。這樣就完成了PNP轉NPN。
就是按照上面的那個NPN轉PNP的接線圖,繼電器線圈接輸出信號線的那一端不動,把線圈的另一端,從+24V上拆下來接到0V上面去,繼電器的常開點也從+24V上拆下來接到0V上面去去。
簡單補充一下:NPN的傳感器,輸出信號時,輸出0V。
              PNP的傳感器,輸出信號時,輸出+24V?梢赃@樣簡單理解。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
20樓  發表于: 2013-04-08 05:36
圖片:
如圖:
想省錢的話自己買幾塊實驗板,幾個NPN、PNP、和一些電阻,自己焊電路轉換一下。
也有賣NPN、PNP轉換器的。希望你早點解決問題。
18962357291
級別: 略有小成
精華主題: 0
發帖數量: 6 個
工控威望: 298 點
下載積分: 974 分
在線時間: 2(小時)
注冊時間: 2013-03-24
最后登錄: 2013-04-30
查看18962357291的 主題 / 回貼
21樓  發表于: 2013-04-08 07:30
引用
引用第10樓zhjw于2013-04-06 21:51發表的  :
謝謝各位大哥,不是我折騰,因?yàn)槭抢显O(shè)備,傳感器是pnp型,更改外部線路太麻煩,所以在plc控制板上更改。

加一個繼電器行嗎?
qilaoguai
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 144 點
下載積分: 656 分
在線時間: 19(小時)
注冊時間: 2012-06-15
最后登錄: 2024-06-17
查看qilaoguai的 主題 / 回貼
22樓  發表于: 2013-04-08 08:44
無敵!
sylgq
印刷包裝機電維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-04-19
查看sylgq的 主題 / 回貼
23樓  發表于: 2013-04-08 15:47
買個p180換上不就結了嗎。
