cwf_plc
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 173 點
下載積分: 3021 分
在線時間: 128(小時)
注冊時間: 2011-07-20
最后登錄: 2025-09-06
查看cwf_plc的 主題 / 回貼
樓主  發表于: 2011-09-12 12:01
本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

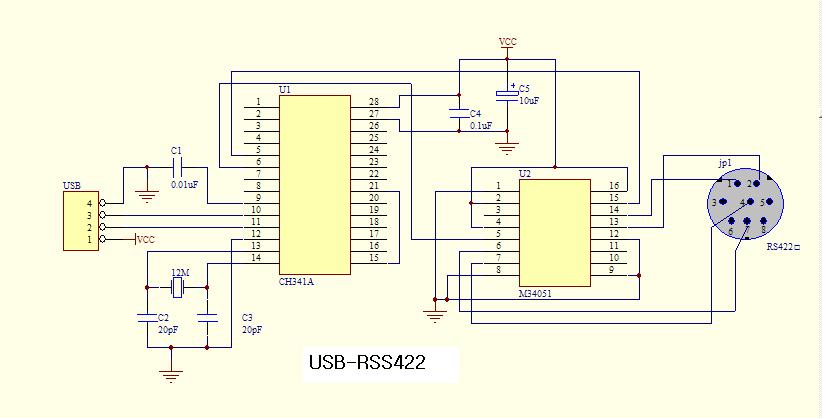

USB-RS422

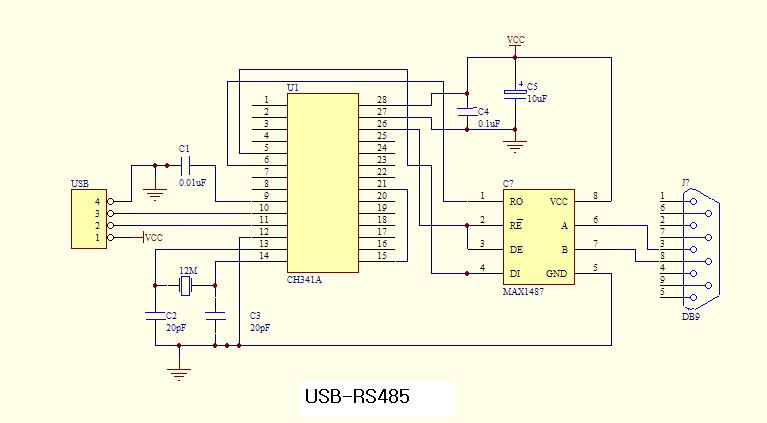

USB-RS485

藍牙接電腦部分





藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:483
[ 此帖被cwf_plc在2011-09-22 19:49重新編輯 ]
附件： 藍牙電路實物圖.rar (1643 K) 下載次數:737
本帖最近評分記錄：
  • 下載積分:+5(ymmfa) 感謝分享
  • 下載積分:+5(蕭風) 感謝分享
    lvmei
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lvmei的 主題 / 回貼
    1樓  發表于: 2012-04-07 01:43
    學習,謝謝分享,
