三菱FX1N-40 PLC ，通電無反應，POWER指示燈不亮。代換電源厚膜塊STRG6551無效果，后查閱到FX1N系列電源原理圖。其中標號c8電容兩端電壓僅為0.2V.根據圖紙分析，似乎是D3元件（SFPL-62)損壞。但圖紙標識的是二極管元件，我的理解，D3應該是穩壓管，提供電源厚膜供電電壓。請教各位，D3（SFPL-62)是什么元件？該如何維修？ （附圖紙）

圖紙可以點擊放大查看。R1  、R10、C8、C12、D3、R8組成啟動電路。不理解為何D3是二級管而不是穩壓管？目前已在淘寶購買D3元件（SFPL-62).等待元件購買回來后再確認。

9樓兄弟正確，確實是脈沖反饋電路。SFPL-62是200V  1A高頻二極管。

18樓兄弟正確，查看電路板，C18級性畫反。

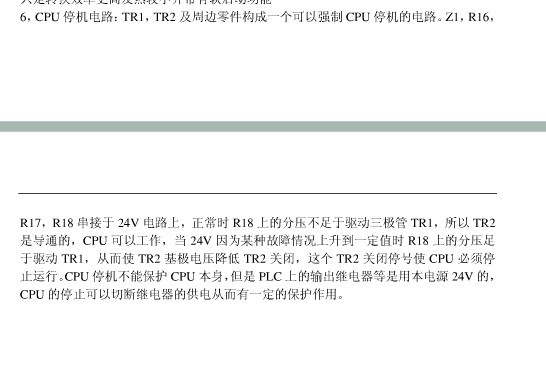

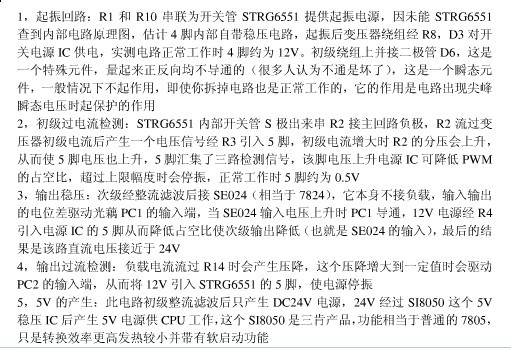

查閱了百度文庫，其中有篇關于FX1N電源寫的詳細，在此截圖貼出，以方便各位維修參考。

查閱了百度文庫，其中有篇關于FX1N電源寫的詳細，在此截圖貼出，以方便各位維修參考

本機經檢測維修，為貼片元件C12 /0.1uF電容漏電。代換后正常。感謝各位的幫助。
