樓主發表于: 2010-07-05 10:31

只看樓主 | 小中大

圖片：

各位兄臺:

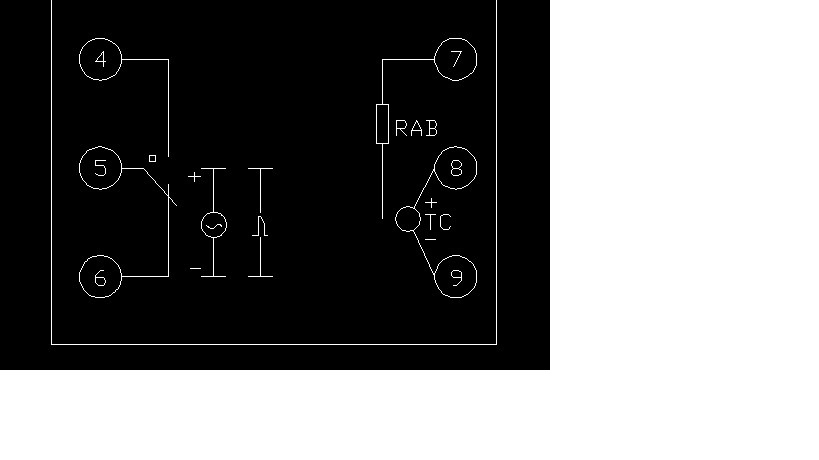

下圖為某溫控器的幾個針腳,由于說明書上沒有說明,小弟有有兩個問題,特向各位兄臺請教.
1.如圖中所示,4,5,6三腳為一對常開常閉觸點,
其中5腳和6腳的標識難道是有源輸出?
為有源輸出的話,我測試卻沒有電壓...
5和6腳的交流符號和正負符號什么意思?
那個波形圖有是什么意思?
2.圖右側中,8和9腳因為標了正負,應該是連熱電偶吧?
7腳難道是接pt100用的 ?忘各位兄臺賜教一二,多謝多謝

[ 此帖被逐feng在2010-07-05 10:58重新編輯 ]

對生命永遠熱情！！

逐feng

Nothing for nothing!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 290 點
下載積分: 721 分
在線時間: 45(小時)
注冊時間: 2008-06-28
最后登錄: 2025-06-03
查看逐feng的主題 / 回貼

1樓發表于: 2010-07-05 10:47

只看該作者 | 小中大

對生命永遠熱情！！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70678 分
在線時間: 1608(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-02
查看wwcwwc的主題 / 回貼

2樓發表于: 2010-07-05 11:31

只看該作者 | 小中大

可能是溫控器廠家做的通用型外殼，其實有條件打開溫控器看看就明白是不是繼電器輸出。

樓主留言：

恩,看明白了,謝謝呵呵

sunnjh

專業生產：數控機床、微特電機、伺服電機

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 237 點
下載積分: 27868 分
在線時間: 234(小時)
注冊時間: 2007-09-15
最后登錄: 2025-01-19
查看sunnjh的主題 / 回貼

3樓發表于: 2010-07-05 18:57

只看該作者 | 小中大

圖是通用的，456為溫控儀的輸出，型號不同可以是繼電器輸出或電流輸出或電壓輸出，789為溫控儀的傳感器輸入端，型號不同可以是熱電偶或熱電阻。

樓主留言：

多謝大俠,呵呵

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

4樓發表于: 2010-07-05 19:48

只看該作者 | 小中大

　要有說明書，這是通用端子圖，根據型號來查。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

a200905

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a200905的主題 / 回貼

5樓發表于: 2010-07-06 00:54

只看該作者 | 小中大

看看說明書或拆開看看就知道了
