樓主發表于: 2010-05-03 17:20

只看樓主 | 小中大

4-20mA兩線制壓力變送器怎么接線？這個變送器是接到PLC模擬量模塊上，不知道這個變送器需不需要電源？

ycxlsxb

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ycxlsxb的主題 / 回貼

1樓發表于: 2010-05-03 17:30

只看該作者 | 小中大

兩線制的當然需要電源了，樓主沒有說明白是什么PLC？

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2220(小時)
注冊時間: 2008-03-19
最后登錄: 2025-06-02
查看小蜜蜂的主題 / 回貼

2樓發表于: 2010-05-03 17:40

只看該作者 | 小中大

臺達的plc，模擬量混合模塊，4進2出，DVP06XA-S

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2220(小時)
注冊時間: 2008-03-19
最后登錄: 2025-06-02
查看小蜜蜂的主題 / 回貼

3樓發表于: 2010-05-03 18:01

只看該作者 | 小中大

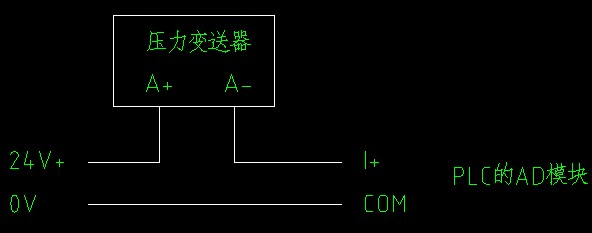

估計要這樣接線

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2220(小時)
注冊時間: 2008-03-19
最后登錄: 2025-06-02
查看小蜜蜂的主題 / 回貼

4樓發表于: 2010-05-04 07:28

只看該作者 | 小中大

自己再頂一下，呵呵！

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8299 個
工控威望: 10433 點
下載積分: 21229 分
在線時間: 3096(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-02
查看guochunyi的主題 / 回貼

5樓發表于: 2010-05-04 07:42

只看該作者 | 小中大

一般來說，兩線制的要變送器要外接電源的。

你需要的東西已經給你了，查收。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

6樓發表于: 2010-05-04 08:29

只看該作者 | 小中大

如上圖所示,1+和COM分別接AD模塊的iIN1,iINcom

yao123

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yao123的主題 / 回貼

7樓發表于: 2010-05-04 11:46

只看該作者 | 小中大

不用的直接兩根線接就行了完全沒問題的哈一跟接COM 一根接輸入

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

8樓發表于: 2010-05-04 15:57

只看該作者 | 小中大

壓力變送器電源是直接+24V,COM的,它的輸出L+,L-接AD模塊.

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2220(小時)
注冊時間: 2008-03-19
最后登錄: 2025-06-02
查看小蜜蜂的主題 / 回貼

9樓發表于: 2010-05-04 16:51

只看該作者 | 小中大

樓上兄，你誤解了，我這個是二線制的，不是四線制的。按照3樓我的圖接，現在讀取PLC的數據完全正確。
