樓主  發表于: 2009-10-30 10:59
請教各位老師下面這個三菱梯形圖的解釋,這是一個食品酥餅機程序的子程序(plc 三菱fx1s,共接6個變頻器,3個接近開關,3個電眼,顯示,威綸506mv),新手學習,看不懂,請勿見笑,謝謝 變頻器為海利普HOLIP,型號 HLP-A 現在再上傳 holip變頻器通訊規約





plc.rar (11 K) 下载次数:87

變頻器為海利普(HOLIP),型號 HLP-A  現在上傳 holip變頻器通訊規約 ,請各位老師參考
變頻器內部參數設定CD000主頻率設定 cd033運行指令來源 0操作器,1外部端子,2通信口。cd160通訊位址 cd162 8N1forRTU

holip變頻器通訊規約.rar (183 K) 下载次数:50
六樓 wwcwwc 老師為梯形圖做了非常詳細的注釋,請參考。并對wwcwwc 的熱心幫助,表示感謝
我現在想明白的是:頻率是怎樣寫入的,又是怎樣讀出的,CRC校驗碼是怎樣計算的。
比如:第9步[DIV   D161   K256   D30] D161是一道壓面頻率寄存器,它除以256 商保存在D30中,余數保存在D31中,這句的作用是什么。
再如:第135步,第225步 和說明書上的通信格式又不完全一樣,請幫忙解釋一下每句的意思
謝謝

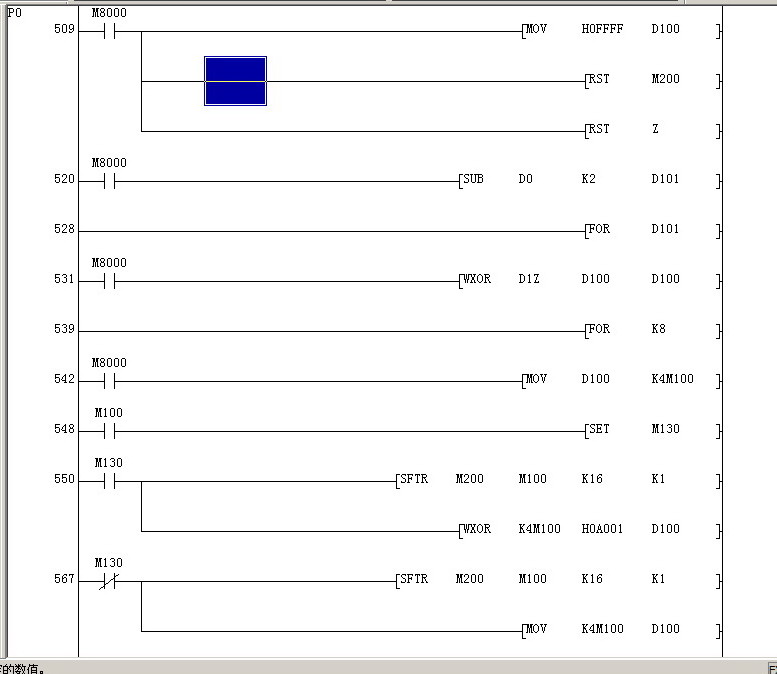

我找到了CRC偵誤值計算過程的解釋(如下),能力有限看不懂,那個老師可以用一個具體的數值詳細的解釋一下計算過程嗎?

CRC:偵誤值

RTU模式采用CRC(cyclical Redundancy Check)偵誤值。CRC偵誤值以下列步驟計算。

1:載入一個內容為FFFFH 的16-bit暫存器(稱CRC暫存器)。

2:將命令訊息第一個位元組與CRC16-bitCRC 暫存器的低次位元組進行Exclasive OR運算,并將結果存回CRC暫存器。

3:將CRC暫存器內容右移1bit,最左bit填入0,檢查CRC暫存器最低位元的值。

4:若CRC 暫存器最低位元為0,則重復步驟3;否則將CRC 暫存器與A001H 進行Exclusive OR運算。

5:重復3 及4,直到CRC暫存器的內容右移8bits,此時,該位元組已完全處理。

6:對命令訊息下一個位元組重復步驟2 與5 直到所有位元組皆完成處理,CRC 暫存器的最后內容即是CRC值。當在命令訊息中傳送CRC值時,低位元組須與高位元組交換順序,即低位元組將先被傳送。
[ 此帖被qfsrmzf在2009-11-05 00:19重新編輯 ]
qinshengyue
是我,別開槍!
級別: VIP會員
精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的 主題 / 回貼
1樓  發表于: 2009-10-30 11:26
就這樣?
一條一條單獨看,也不懂?
但連起來作為一段整體看,你就僅僅讓大家知道這個設備的名字:食品酥餅機
要是誰能看懂此段程序的表達的含義,那就是個鬼!
樓主留言:
上傳了附件,請幫忙看一下,謝謝
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-05-15
查看雪花飄飄的 主題 / 回貼
2樓  發表于: 2009-10-30 22:40
首先要知道每條指令的含義及操作數的用途。
了解設備的工藝流程。
一步一步分析。
樓主留言:
已經上傳人機界面程序,請不吝賜教,xiexie。
http://www.sxzp618.com.cn/read.php?tid=48948&page=e&#a
yusanlong045
天涯路 孤客行 問誰與共?
級別: 略有小成
精華主題: 0
發帖數量: 235 個
工控威望: 226 點
下載積分: 791 分
在線時間: 44(小時)
注冊時間: 2009-07-04
最后登錄: 2017-01-25
查看yusanlong045的 主題 / 回貼
3樓  發表于: 2009-10-31 08:22
嘿嘿,只是看程序是沒法說明的,你要把輸入輸出點以及人機界面的程序都傳上來!才行!
qfsrmzf
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qfsrmzf的 主題 / 回貼
4樓  發表于: 2009-10-31 10:27
各位老師,已經上傳了人機界面程序,請指導
qfsrmzf
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qfsrmzf的 主題 / 回貼
5樓  發表于: 2009-11-01 14:06
在模擬中,只要接通M51-M76的任一個接點,程序都會提示錯誤,提示“(1)FOR-NEXT的關系不正確。
(2)CALL-SRET的對應關系不正確。”但在機器實際運行中正常,這是為什么?
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70582 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-06
查看wwcwwc的 主題 / 回貼
6樓  發表于: 2009-11-02 19:43
plc.rar (11 K) 下载次数:57 按設備的I/O注解每個元件及段的含義,一段一段的理解,有模糊的也可以在仿真器上仿真,加以更深的理解.同時理解外圍器件的特點,特性.其實理解程序就怎么簡單.
我按你給的資料,做了點注解,請看看.
樓主留言:
非常感謝您的幫助,認真學習中
[ 此帖被wwcwwc在2009-11-03 07:48重新編輯 ]
gk菜鳥
向大蝦們學習!
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 215 點
下載積分: 1241 分
在線時間: 204(小時)
注冊時間: 2009-04-03
最后登錄: 2025-04-07
查看gk菜鳥的 主題 / 回貼
7樓  發表于: 2009-11-04 14:47

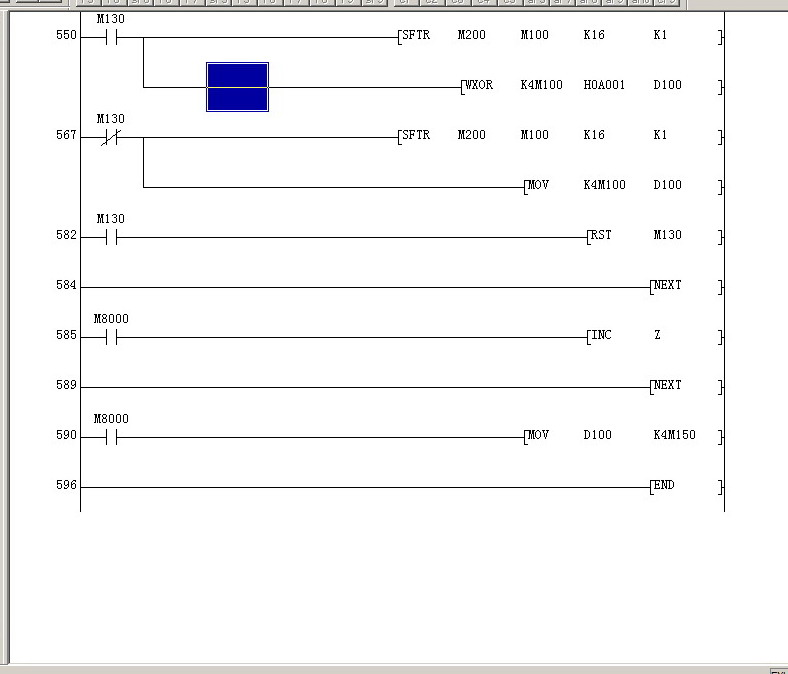

這是三菱PLC與變頻器MODBUS RTU通訊的計算CRC校驗碼程序。
qfsrmzf
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qfsrmzf的 主題 / 回貼
8樓  發表于: 2009-11-04 23:08
六樓 wwcwwc 老師為梯形圖做了非常詳細的注釋,請參考。并對wwcwwc 的熱心幫助,表示感謝
我現在想明白的是:頻率是怎樣寫入的,又是怎樣讀出的,CRC校驗碼是怎樣計算的。
比如:第9步[DIV   D161   K256   D30] D161是一道壓面頻率寄存器,它除以256 商保存在D30中,余數保存在D31中,這句的作用是什么。
再如:第135步,第225步 和說明書上的通信格式又不完全一樣,請幫忙解釋一下每句的意思
謝謝

holip變頻器通訊規約  請看最新上傳的附件
qfsrmzf
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qfsrmzf的 主題 / 回貼
9樓  發表于: 2009-11-07 14:00
幫幫忙吧!!嗚嗚!!期待中
湘婉
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看湘婉的 主題 / 回貼
10樓  發表于: 2009-11-10 22:00
首先要能看懂指令的意思,然后根據設備的運行,來分析別人用這個指令的意頭。
