螺絲刀1234
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 154 點
下載積分: 11682 分
在線時間: 89(小時)
注冊時間: 2012-09-16
最后登錄: 2025-03-03
查看螺絲刀1234的 主題 / 回貼
樓主  發表于: 2024-08-23 12:09
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
兩臺 臺達 B3伺服  做圓弧動作  用一臺FX2N-20GM 控制。看了 2N-20GM手冊 參數11脈沖輸出格式 0為正向反向旋轉模式,1為 脈沖+方向 (不可插補)。
查看了脈沖輸出圖和臺達B3伺服脈沖輸出圖 。

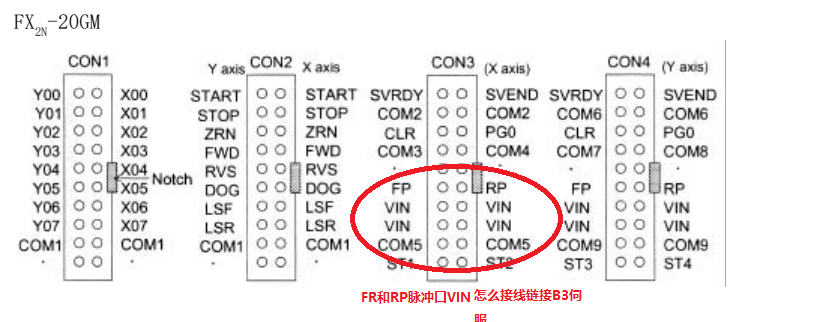

問題一 ;臺達B3有 AB相輸入差動輸入和脈沖+方向。不知B3差動輸入怎么和20GM接線(看了臺達脈沖形式和20GM不一樣)
問題二;20GM脈沖+方向能不能圓弧插補(手冊顯示不可以) 感謝
[ 此帖被螺絲刀1234在2024-08-23 12:33重新編輯 ]
nbhysfg
級別: 探索解密
精華主題: 0
發帖數量: 121 個
工控威望: 162 點
下載積分: 222 分
在線時間: 72(小時)
注冊時間: 2024-02-06
最后登錄: 2025-06-07
查看nbhysfg的 主題 / 回貼
1樓  發表于: 2024-08-23 14:20
FX2N-20GM 差分輸出?集電極開路200K,  正反脈沖串指的是 正轉時FP輸出,反轉RP輸出,,20GM脈沖+方向能不能圓弧插補,用正反脈沖不就可以了,B3也設成正反脈沖,這個不是這年時代的產品,三菱不會技術支持的
三菱產品老人,寧波周邊接編程及改造項目, 微信:nblaoshi1977
螺絲刀1234
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 154 點
下載積分: 11682 分
在線時間: 89(小時)
注冊時間: 2012-09-16
最后登錄: 2025-03-03
查看螺絲刀1234的 主題 / 回貼
2樓  發表于: 2024-08-23 15:37
引用
引用第1樓nbhysfg于2024-08-23 14:20發表的  :
FX2N-20GM 差分輸出?集電極開路200K,  正反脈沖串指的是 正轉時FP輸出,反轉RP輸出,,20GM脈沖+方向能不能圓弧插補,用正反脈沖不就可以了,B3也設成正反脈沖,這個不是這年時代的產品,三菱不會技術支持的

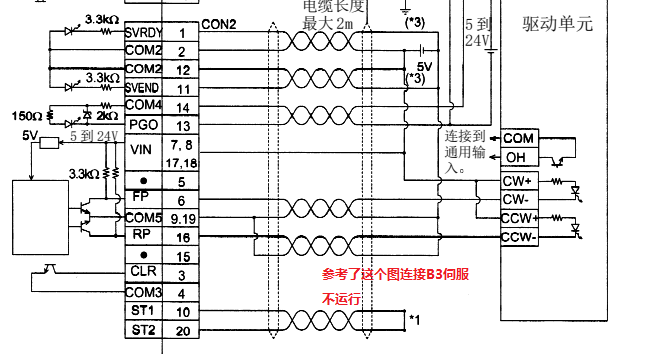

感謝 指點   我是B3 39和43接24V正,37接FP,  41接RP    VIN接24V正   COM5接24V負   不知對不對 感謝     和最后一張圖接法一樣
nbhysfg
級別: 探索解密
精華主題: 0
發帖數量: 121 個
工控威望: 162 點
下載積分: 222 分
在線時間: 72(小時)
注冊時間: 2024-02-06
最后登錄: 2025-06-07
查看nbhysfg的 主題 / 回貼
3樓  發表于: 2024-08-25 13:23
圖片:

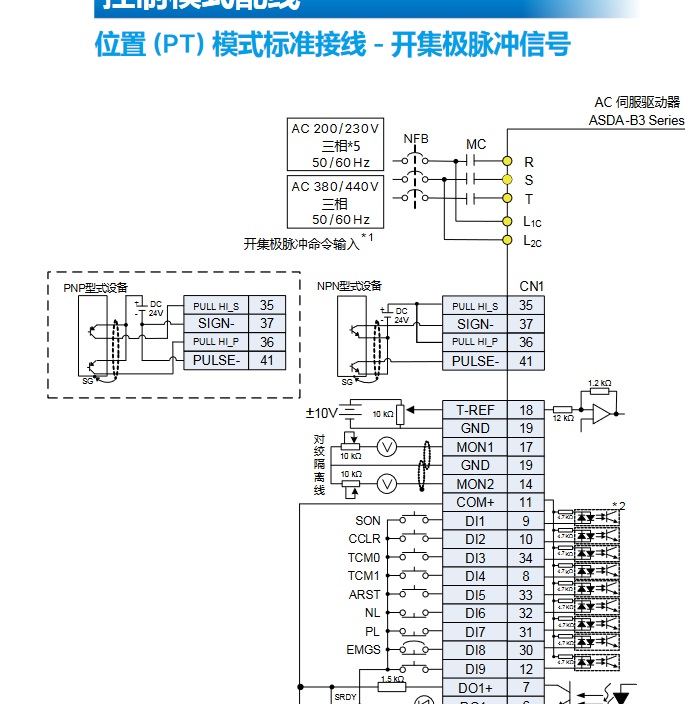

VIN-----24V, COM5/9----0V,  FP------41, RP-----37,     24V------35--36,就這么簡單,看說明書,如果按你這么接,說不定驅動都壞了
三菱產品老人,寧波周邊接編程及改造項目, 微信:nblaoshi1977
nbhysfg
級別: 探索解密
精華主題: 0
發帖數量: 121 個
工控威望: 162 點
下載積分: 222 分
在線時間: 72(小時)
注冊時間: 2024-02-06
最后登錄: 2025-06-07
查看nbhysfg的 主題 / 回貼
4樓  發表于: 2024-08-25 13:27
圖片:

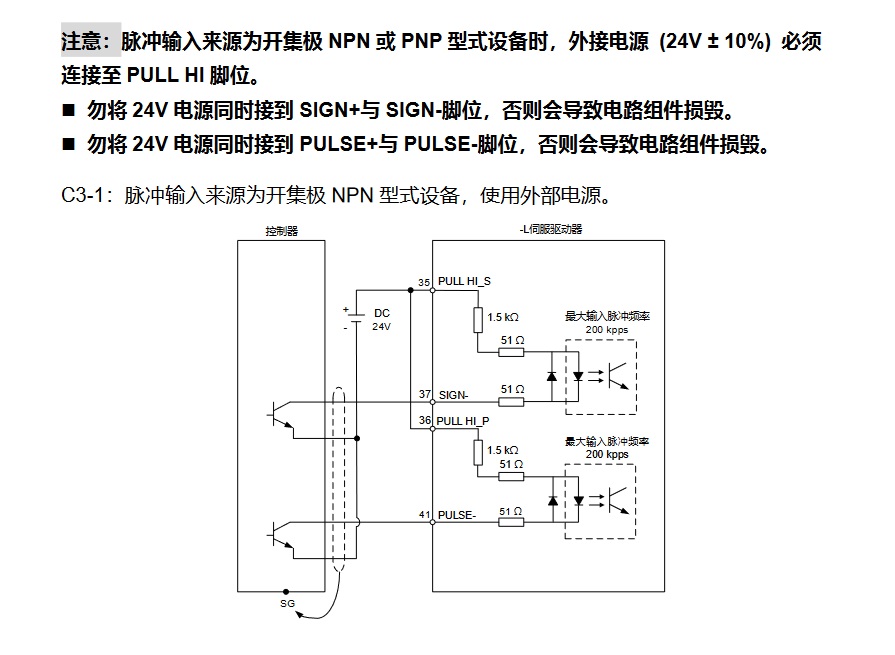

說明書里面寫的清清楚楚,不過20GM里SVRDY信號不ON,大概率是不會運行輸出的
[ 此帖被nbhysfg在2024-08-25 13:41重新編輯 ]
三菱產品老人,寧波周邊接編程及改造項目, 微信:nblaoshi1977
來人給朕退下
從144個樣品中順序抓取,并不斷變化排列,找到最有價值的組合
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 272 點
下載積分: 918 分
在線時間: 49(小時)
注冊時間: 2019-09-19
最后登錄: 2025-06-07
查看來人給朕退下的 主題 / 回貼
5樓  發表于: 2024-08-28 23:44
20GM參數11脈沖形式設置為0,伺服脈沖輸入形式設置為正向/反向脈沖的負邏輯,
   接線  :Rp - com5與FP-COM5
