樓主  發表于: 2021-09-26 14:18
最近接到一個簡單的項目  我伺服用的不多

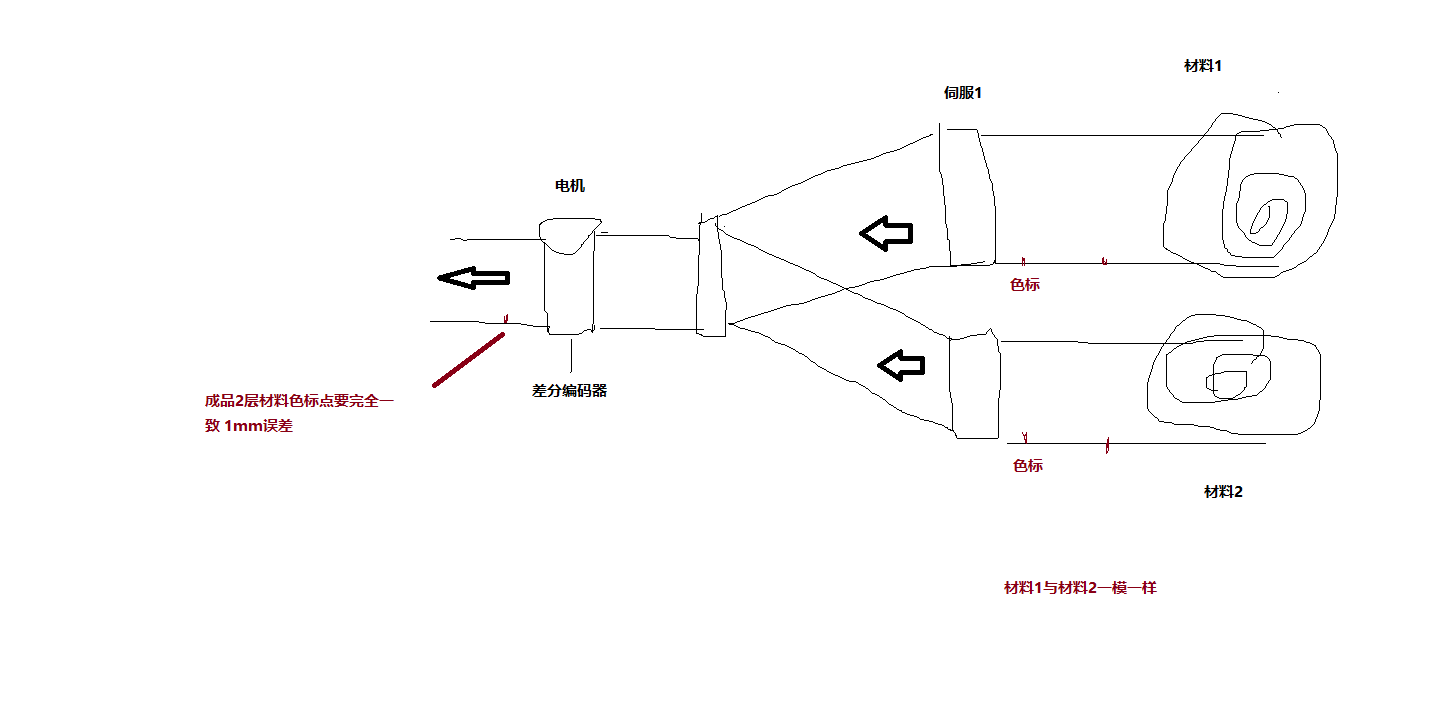

總共 1個電機(外接編碼器)2個伺服
一個電機無編碼器   外接一個差分編碼器
2個伺服送料   2個材料一模一樣  每個材料上有色標點  假設2個色標點距  100mm
要求:  整機最高速度100M/min   要求開機過程中   1號  伺服送料   2號伺服送料   任意速度下  與前電機絕對同步     且 2個伺服材料復合一起 色標完全點對點 誤差1mm左右
我打算用 2個臺達A2-U伺服   用2個色標電眼  實時跟蹤 執行capture   形成cap修正軸  2個伺服電子凸輪跟隨     PLC隨便用 最便宜 支持485就行  觸摸屏7寸 400左右
這個方案 可行嗎  有沒有做過的
18857713026
賺點辛苦錢不容易啊 誒~~~~ 努力賺錢
級別: 家園常客
精華主題: 0
發帖數量: 434 個
工控威望: 532 點
下載積分: 1285 分
在線時間: 203(小時)
注冊時間: 2020-11-27
最后登錄: 2025-06-26
查看18857713026的 主題 / 回貼
1樓  發表于: 2021-09-26 14:25

這套系統報價在2萬左右  包含伺服  變頻器 編碼器  HMI  PLC 工資等等
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1303 個
工控威望: 2009 點
下載積分: 2169 分
在線時間: 1024(小時)
注冊時間: 2015-08-31
最后登錄: 2025-06-28
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2021-09-26 14:59
變頻器 電機 編碼器2000
2套伺服4500
HMI  400
PLC1000
色標 2套1000
輔材500
硬件成本得10000的樣子
樓主留言:
還有2套糾偏系統   接線組裝 調試 利潤很薄
18857713026
賺點辛苦錢不容易啊 誒~~~~ 努力賺錢
級別: 家園常客
精華主題: 0
發帖數量: 434 個
工控威望: 532 點
下載積分: 1285 分
在線時間: 203(小時)
注冊時間: 2020-11-27
最后登錄: 2025-06-26
查看18857713026的 主題 / 回貼
3樓  發表于: 2021-09-26 15:36
還有2套糾偏系統   接線組裝 調試 利潤很薄
矽能工控
自動化編程維護改造升級,微信同電話
級別: 略有小成
精華主題: 0
發帖數量: 383 個
工控威望: 432 點
下載積分: 1398 分
在線時間: 289(小時)
注冊時間: 2020-05-30
最后登錄: 2025-06-27
查看矽能工控的 主題 / 回貼
4樓  發表于: 2021-09-26 15:49
就是俗稱的對標
樓主留言:
我上面說的方法 OK嗎   OK的話 我就立項開始寫了
西能自動化,承接非標自動機電控電路電器設計安裝維護維修,電聯18962034521
矽能工控
自動化編程維護改造升級,微信同電話
級別: 略有小成
精華主題: 0
發帖數量: 383 個
工控威望: 432 點
下載積分: 1398 分
在線時間: 289(小時)
注冊時間: 2020-05-30
最后登錄: 2025-06-27
查看矽能工控的 主題 / 回貼
5樓  發表于: 2021-09-26 16:14
臺達A2泛例手冊內有的,用PR模式做。我之前用15MC做控制反應慢,后來還是改用伺服PR功能的
1.pdf (621 K) 下载次数:59
樓主留言:
15MC還慢啊
直接內建PR  那15MC什么用
普通參數設定  支持485的PLC就行
西能自動化,承接非標自動機電控電路電器設計安裝維護維修,電聯18962034521
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 817 個
工控威望: 1195 點
下載積分: 507 分
在線時間: 658(小時)
注冊時間: 2019-09-22
最后登錄: 2025-06-26
查看gxtmdb82164的 主題 / 回貼
6樓  發表于: 2021-09-27 09:00
看這里:
http://smartservo.org/cn/2587-2/

順便,繁體版內容會更多些~
dh0010
級別: 論壇先鋒
精華主題: 0
發帖數量: 130 個
工控威望: 1129 點
下載積分: 2897 分
在線時間: 193(小時)
注冊時間: 2016-11-09
最后登錄: 2023-11-18
查看dh0010的 主題 / 回貼
7樓  發表于: 2021-10-08 12:43
可以參考此方案 => 定長送膜(1)基本操作

圖有點不同,但架構一樣
送膜若是等速就把凸輪曲線改成直線
直線只要設5區(P5-82=5)共6個點,多一個0點
0,200000,400000,600000,800000,1000000
送膜長度(標與標距離)用P5-19設定,單位是PUU

圖中
S1 位于主軸,你的情況不知有無?最好是有,
S1 可同時接到2顆伺服DI7 (CAP),作為同步軸修正,可避免主軸掉脈波
S2 則各伺服接自己的,做凸輪對位(對標),P2-75 可修正目標位置

其馀可參考 => 定長送膜(2)參數設定
