樓主發表于: 2020-10-08 15:25

只看樓主 | 小中大

圖片：

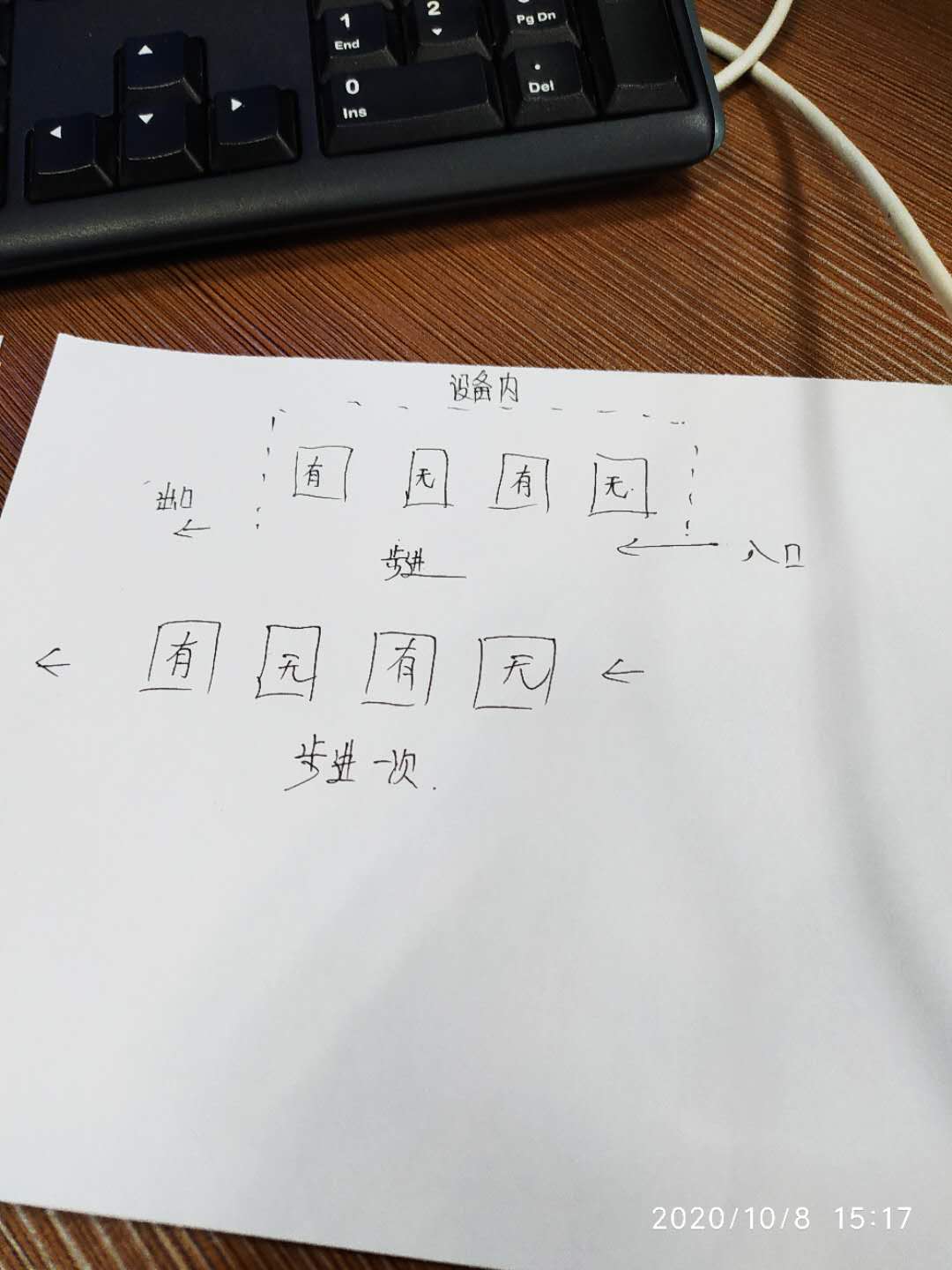

設備有4個工位位置，輸送帶依照設定的時間步進輸送一步，可以知道步進時入口料的有無，想知道設備內每個工位有無料改如何做？

深圳合泱科技

頭像掃碼：騰訊課堂三菱Q系列PLC編程教學。

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 162 點
下載積分: 545 分
在線時間: 22(小時)
注冊時間: 2020-08-21
最后登錄: 2021-09-29
查看深圳合泱科技的主題 / 回貼

1樓發表于: 2020-10-08 15:47

只看該作者 | 小中大

工位4,3,2,1。
每個工位分配一個Word作為記憶。舉例工位4,3,2,1對應Memory地址D104，D103，D102，D101。
入料口檢測有無，有D101=K1，無D101=k0。
每步進一次D103->D104,D102->D103,D101->D102，三菱Q有專門指令作為D數據左移或者右移。
大概邏輯如此。

本帖最近評分記錄：

下載積分:+5(peilei1031) 熱心助人！謝謝，這也是 ..

從事自動化非標設備程序開發測試維護15年。
專注三菱Q系列PLC編程技能培訓，同時承接相關工程項目。
電話微信：18682376527

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 1787 點
下載積分: 978 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-18
查看peilei1031的主題 / 回貼

2樓發表于: 2020-10-08 16:01

只看該作者 | 小中大

引用
引用第2樓深圳合泱科技于2020-10-08 15:47發表的 :
工位4,3,2,1。
每個工位分配一個Word作為記憶。舉例工位4,3,2,1對應Memory地址D104，D103，D102，D101。
入料口檢測有無，有D101=K1，無D101=k0。
每步進一次D103->D104,D102->D103,D101->D102，三菱Q有專門指令作為D數據左移或者右移。
大概邏輯如此。

就這樣寫了，也不用糾結什么指令了，簡單方便
