最近剛接手一個案子，由于之前沒用過Q系列，買的PLC還沒到貨

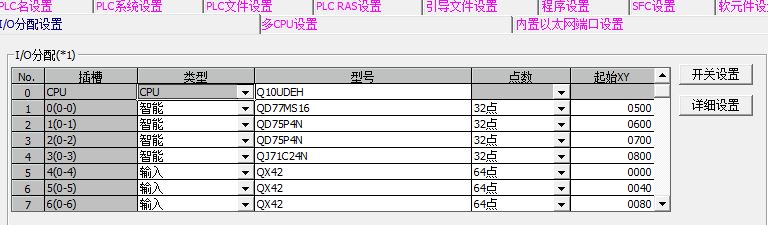

經過這兩天研究I/O分配設置如下，大哥們幫看下有無問題。
另外有些疑問，1：智能模塊占用32個點，這些點位是干嘛用的？
                               是否是模塊內部ready busy等X點用？
                               像QD77MS16這個模塊32個點夠用嗎？

                         2：圖中所示，是否表示外部X點是從X000~X0FF
                                                                      Y點是從Y100~Y1BF？

用于程序和模塊進行信息交互，詳見手冊

引用

引用第1樓zmrs163于2018-10-16 16:17發(fā)表的  :
用于程序和模塊進行信息交互，詳見手冊

那就和我說的一個意思吧？

每個模塊占多少點，是有固定的。

智能模塊占用32個點，這些點位是干嘛用的？
是否是模塊內部ready busy等X點用？
對的，差不多就這意思 。

圖中IO分配可以嗎？大神幫看下
   2：圖中所示，是否表示外部X點是從X000~X0FF
                                                                      Y點是從Y100~Y1BF？

1：智能模塊占用32個點，這些點位是干嘛用的？
                               是否是模塊內部ready busy等X點用？
                               像QD77MS16這個模塊32個點夠用嗎？


三菱定位，通訊的智能模塊是占用32個I/O點的，這32個I/O點包括X  也包括Y
這些點一般是是和PLC交換信息用的，比如那你說的ready busy


2：圖中所示，是否表示外部X點是從X000~X0FF
                                                                      Y點是從Y100~Y1BF？


如果只看你的輸入     輸出模塊的分配的話這樣是對的，但是這其中不包括你的智能功能模塊I/O分配

1：智能模塊占用32個點，這些點位是干嘛用的？
      詳細看手冊(例圖1)

2.PLC安裝好送電，自動抓取


看圖就知道了  去看手冊

引用

引用第5樓小a快跑于2018-10-16 21:38發(fā)表的  :
1：智能模塊占用32個點，這些點位是干嘛用的？
                               是否是模塊內部ready busy等X點用？
                               像QD77MS16這個模塊32個點夠用嗎？


.......

換個問法，是不是插在第一個槽的模塊起始IO非得從000開始？還是自由定義，只要不沖突就行？
考慮輸入點從000開始好記一點，所以這樣分配，就是不知道行不行。

大神幫看下這樣分配IO有沒有問題啊啊啊啊啊

那沒問題拉
記得寫程序完要加入執(zhí)行
否則不會動

引用

引用第8樓你滴小杰于2018-10-17 18:09發(fā)表的  :

換個問法，是不是插在第一個槽的模塊起始IO非得從000開始？還是自由定義，只要不沖突就行？
考慮輸入點從000開始好記一點，所以這樣分配，就是不知道行不行。

可以自由定義，只要不沖突就行。
