工控人家園 綜合討論 三菱伺服J4接線問題？

huiming

技術交流

級別: 網絡英雄

精華主題: 0
發帖數量: 680 個
工控威望: 6018 點
下載積分: 4374 分
在線時間: 582(小時)
注冊時間: 2011-03-09
最后登錄: 2025-09-05
查看huiming的主題 / 回貼

樓主發表于: 2017-11-14 21:30

只看樓主 | 小中大

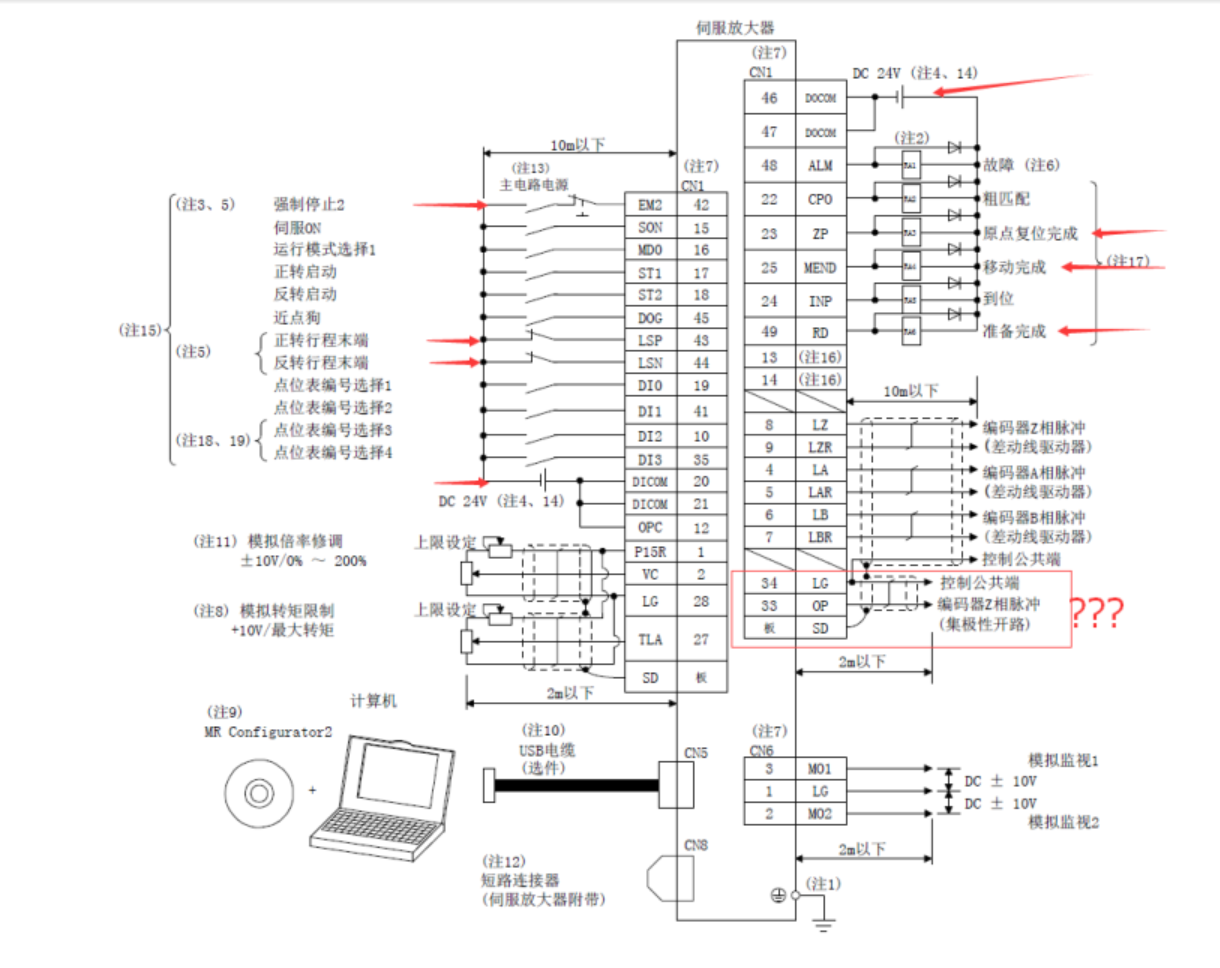

圖片：

1：一般定位控制要接幾個端子的線，如圖打箭頭
2：打問下???哪里的 34，33是怎樣接線， 34腳控制公共端是接 +24V還是 0V。

士林變頻器代理 18312516885

lqc2856

級別: 略有小成

精華主題: 0
發帖數量: 185 個
工控威望: 423 點
下載積分: 3395 分
在線時間: 160(小時)
注冊時間: 2009-12-23
最后登錄: 2023-04-08
查看lqc2856的主題 / 回貼

1樓發表于: 2017-11-15 08:26

只看該作者 | 小中大

怎么我看的MR-J4跟你的不一樣。。看位置模式接線參考即可，一般都是伺服ON接線，用程序控制正反向以及行走距離!

1406606700

級別: 論壇先鋒

精華主題: 0
發帖數量: 208 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 409(小時)
注冊時間: 2016-10-12
最后登錄: 2025-09-04
查看1406606700的主題 / 回貼

2樓發表于: 2017-11-15 08:33

只看該作者 | 小中大

問號處的是編碼器Z相脈沖，，在3Uplc用DSZR回原點時可以用到，33 ，34一個LG接com端，一個OP接PLC輸入（X0~X7）......

huiming

技術交流

級別: 網絡英雄

精華主題: 0
發帖數量: 680 個
工控威望: 6018 點
下載積分: 4374 分
在線時間: 582(小時)
注冊時間: 2011-03-09
最后登錄: 2025-09-05
查看huiming的主題 / 回貼

3樓發表于: 2017-11-15 09:09

只看該作者 | 小中大

謝謝了

引用
引用第2樓1406606700于2017-11-15 08:33發表的 :
問號處的是編碼器Z相脈沖，，在3Uplc用DSZR回原點時可以用到，33 ，34一個LG接com端，一個OP接PLC輸入（X0~X7）......
