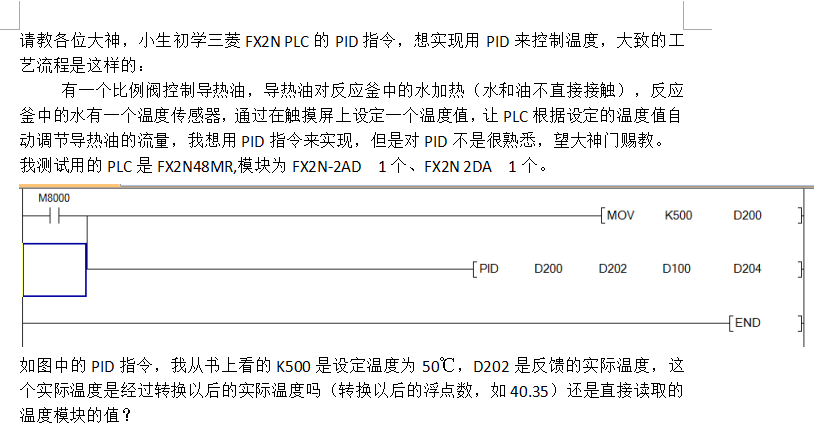

圖片中是我想實現的目的和疑問，請賜教，謝謝大神們

馬的,我也不懂

昨天剛做過測試，PID參數要事先寫入的，至少D100-D101，D103

你溫度探頭最高溫度是多少，比例閥最大開度是多少？比如說溫度探頭最高可以檢測100度，那么當水溫20度的時候D202中實際的數值就是400，如果你要設定的設定的溫度是50度，那么D200對應的數值是1000，2ad模塊的分辨率好像是1/2000，具體的看2da的手冊

而且你設定的d100是pid參數，需要設置，具體對應參數類型看fx3u的編程手冊

1、PID只能處理整數形式的目標值和測定值。
2、如果控制量要精確到小數點后第1位，可以把目標值和測定值乘以10。例如：目標值是50.5℃，測定值是46.2℃，那么都乘以10，就是505和462。
3、FX2N-2AD采集的溫度值是整數形式的數據，需要計算轉換成實數形式的溫度值。轉換計算公式取決于所用的溫度傳感器。實數形式的溫度值再乘以10，最后轉換成整數值，作為PID指令需要的測定值。
4、PID輸出值，經FX2N-2DA轉換成模擬量，控制閥門的開度。閥門開度與輸出值的對應關系需要搞清楚。

因為熱慣性，溫度的PID控制難度大

學習了

不錯不錯！

FX2N  很久沒用，但覺得選型應該選錯了。

溫度感測：
FX-2AD-PT     --->PT100
FX-4AD-TC     --->熱電偶

比例閥：
FX2DA 或 FX4DA


但基本上會建議用溫控表來控制。

FX2N-2DA控制>>>>>給SCR控制加熱棒
加熱棒>>>>感溫器~~~~給FX-2AD-PT 或FX-4AD-TC
回饋所有數值給程序
PID是程序觸發與回饋平衡方程式
