a2468934019
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 673 分
在線時間: 2(小時)
注冊時間: 2016-10-11
最后登錄: 2016-10-11
查看a2468934019的 主題 / 回貼
樓主  發表于: 2016-10-11 16:38
我是個新的小電工，求個一個，兩個接近開關，兩個繼電器控制一個電磁閥的電路圖，水爐用的水滿了停水，沒水了放水，抱拳了 ~！
[ 此帖被a2468934019在2016-10-11 16:43重新編輯 ]
xinpingliu
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 478 點
下載積分: 4000 分
在線時間: 113(小時)
注冊時間: 2012-03-05
最后登錄: 2022-07-03
查看xinpingliu的 主題 / 回貼
1樓  發表于: 2016-10-11 17:08
我們想：當水爐滿了，這時就要停止，當沒水了就要啟動，由此可知就是一個由二個接近開關聯成的起停電路。怎樣，有問題不？
樓主留言：
對啊就是這樣的電路，我需要這個電路圖
a2468934019
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 673 分
在線時間: 2(小時)
注冊時間: 2016-10-11
最后登錄: 2016-10-11
查看a2468934019的 主題 / 回貼
2樓  發表于: 2016-10-11 17:26
有這樣的的原理圖嗎，我想?yún)⒖紖⒖?/div>
jiaogeishui
我是楊利勇
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 479 點
下載積分: 1109 分
在線時間: 168(小時)
注冊時間: 2010-08-19
最后登錄: 2024-11-05
查看jiaogeishui的 主題 / 回貼
3樓  發表于: 2016-10-11 17:27
滿水接近開關1的輸出接到繼電器1的NO觸點，缺水接近開關2的輸出接到繼電器1的另一個NO觸點，
將繼電器1的NC觸點與繼電器2的NO觸點相連接，電磁閥接到繼電器2的NO觸點，
學無止境
jiaogeishui
我是楊利勇
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 479 點
下載積分: 1109 分
在線時間: 168(小時)
注冊時間: 2010-08-19
最后登錄: 2024-11-05
查看jiaogeishui的 主題 / 回貼
4樓  發表于: 2016-10-11 17:31
再將繼電器1與繼電器2的NO連接起來
樓主留言：
能給我個圖嗎 師兄~
學無止境
vzm123
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 117 點
下載積分: 88 分
在線時間: 72(小時)
注冊時間: 2010-05-31
最后登錄: 2025-06-05
查看vzm123的 主題 / 回貼
5樓  發表于: 2016-10-11 17:34
買個浮球液位開關控制就可以了，有接線圖的。
fsjnzhy
級別: 工控俠客

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的 主題 / 回貼
6樓  發表于: 2016-10-11 17:45

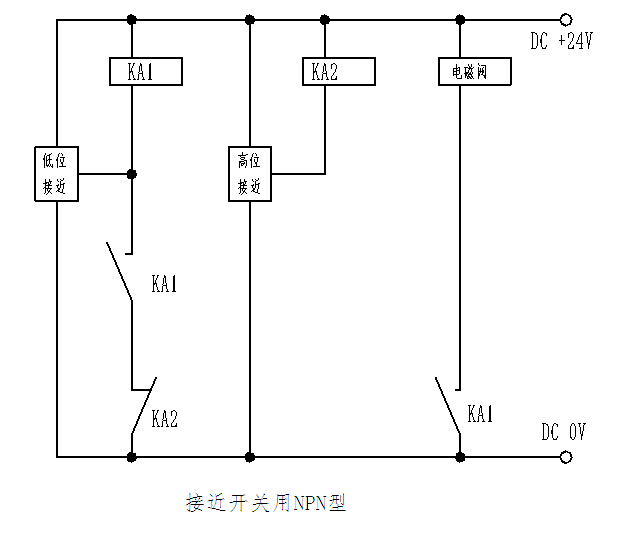

圖片：
看看這個電路吧，手動控制自己加吧。
樓主留言：
真是好人！
a2468934019
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 673 分
在線時間: 2(小時)
注冊時間: 2016-10-11
最后登錄: 2016-10-11
查看a2468934019的 主題 / 回貼
7樓  發表于: 2016-10-11 18:16
誰有呢種一條零線一條火線走的呢種圖
hardy_6817
紙上得來終覺淺,絕知此事要躬行.
級別: 略有小成
精華主題: 0
發帖數量: 299 個
工控威望: 449 點
下載積分: 16912 分
在線時間: 569(小時)
注冊時間: 2016-06-06
最后登錄: 2025-06-03
查看hardy_6817的 主題 / 回貼
8樓  發表于: 2016-10-11 18:27
都用夜位開關，沒見過接近開關檢測水的，可能我才疏學淺了。
樓主留言：
可能我們比較落后，哈哈哈
xingzb2
級別: 論壇先鋒
精華主題: 0
發帖數量: 697 個
工控威望: 1019 點
下載積分: 1358 分
在線時間: 951(小時)
注冊時間: 2015-07-11
最后登錄: 2025-06-07
查看xingzb2的 主題 / 回貼
9樓  發表于: 2016-10-11 18:50
引用
引用第5樓vzm123于2016-10-11 17:34發表的  :
買個浮球液位開關控制就可以了，有接線圖的。
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35905 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-14
查看ajd186的 主題 / 回貼
10樓  發表于: 2016-10-11 23:05
買兩線的接近開關省事。相當于啟保停電路
a24065022
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 102 點
下載積分: 684 分
在線時間: 0(小時)
注冊時間: 2016-10-13
最后登錄: 2016-10-13
查看a24065022的 主題 / 回貼
11樓  發表于: 2016-10-13 09:40
誰有呢種一條零線一條火線走的呢種圖
