樓主發表于: 2014-08-13 20:40

只看樓主 | 小中大

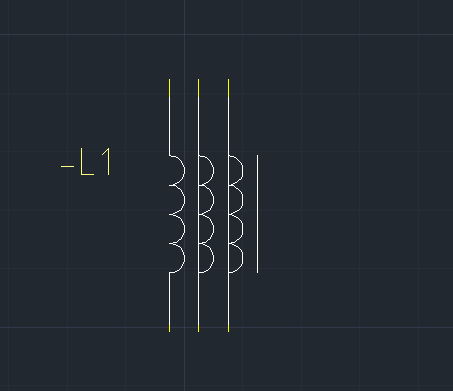

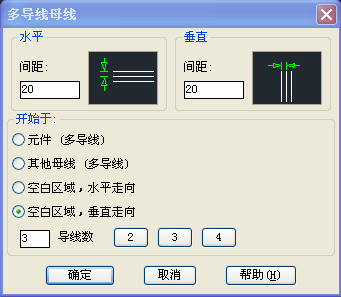

軟件自帶的圖標菜單元件比列只能和默認導線間距（20,20）配合，才是合適的位置如果改變X Y的間距自帶的元件不會自動適應間距？？

，求指導新人。謝謝各位大神

迷茫的工控人

級別: 正式會員

精華主題: 0
發帖數量: 9 個
工控威望: 95 點
下載積分: 570 分
在線時間: 5(小時)
注冊時間: 2014-08-13
最后登錄: 2014-09-03
查看迷茫的工控人的主題 / 回貼

1樓發表于: 2014-08-13 20:43

只看該作者 | 小中大

我要把主電路及控制電路放在一張A4國標模板，如果用圖標菜單里面的元件放不下

還有端子圖等等。

迷茫的工控人

級別: 正式會員

精華主題: 0
發帖數量: 9 個
工控威望: 95 點
下載積分: 570 分
在線時間: 5(小時)
注冊時間: 2014-08-13
最后登錄: 2014-09-03
查看迷茫的工控人的主題 / 回貼

2樓發表于: 2014-08-14 08:03

只看該作者 | 小中大

沒一個回帖的

iujfang

怪人

級別: 家園常客

精華主題: 0
發帖數量: 412 個
工控威望: 535 點
下載積分: 1395 分
在線時間: 211(小時)
注冊時間: 2010-05-21
最后登錄: 2025-05-05
查看iujfang的主題 / 回貼

3樓發表于: 2014-08-14 08:28

只看該作者 | 小中大

先不要抱怨軟件，是你自己設置問題，首先是元件比例問題，你先在項目特性----圖形格式里面把默認比例設置好包括導線間距等，比如你習慣把導線間距設置 5 那你就把項目特性--圖型格式的比例設置 0.5 當你插入元件時插入比例也是0.5

[ 此帖被iujfang在2014-08-17 10:44重新編輯 ]

jjinzhe

級別: 探索解密

精華主題: 0
發帖數量: 58 個
工控威望: 151 點
下載積分: 877 分
在線時間: 76(小時)
注冊時間: 2012-03-31
最后登錄: 2025-04-22
查看jjinzhe的主題 / 回貼

4樓發表于: 2014-08-17 09:09

只看該作者 | 小中大

輸入元件時,下面有比例,按比例輸入元件就可以解決..
