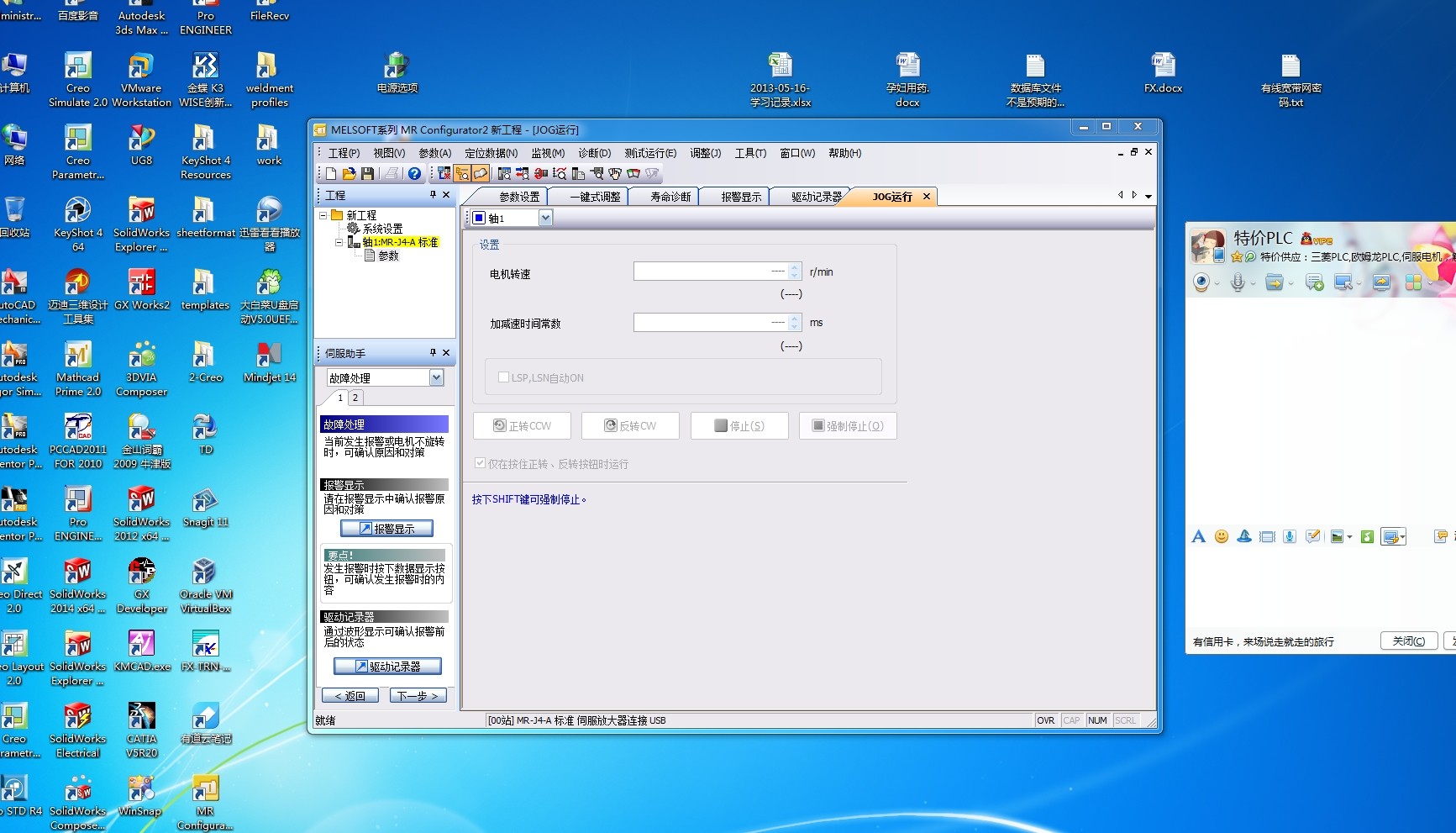

學習一下參數設置，翻一下說明書

多調試參數

引用

引用第10樓ajd186于2014-04-10 22:02發表的  :
樓主有錢人啊，用這么好的東東學這么簡單的控制！
伺服的主線沒接錯就行，參數怎么調多上網查查。驅動信號線路千萬別接錯喔。

你好，謝謝你的回復，我發的第二張圖片中，就是寫“注4 ”的那兩個部分線路是個什么意思，在邊的注4，第一根線直接和急停按鈕聯動，這個我知道，然后，圖上還有兩個開關，這兩個開關的概念是什么意思，是要我接開關，還是在伺服放大器內部的開關，當在某條件下他自動閉合。
還有就是右側的那個24V電源，首先電流要用多大的合適，我用6.5A的，及1A的，接的時候，上面的開關也是上面所講的那樣，是放大器內部的開關，還是需要我自接開關，下面，好像有個晶體管還是什么，那個是什么作用，要并接到里面嗎？得這些都接好后，才能按手冊上面的參數去調吧，不然，他老是報警，線路該接的沒接，我心里不踏實。
你說的驅動信號線路，是指PLC上位機給他的信號，還是什么，能否再給我講一下。麻煩你了，讓大家見笑，真不好意思，我不是土豪，省吃儉有省的這點錢買的。

引用

引用第9樓sz518104于2014-04-10 21:54發表的  :
土毫，這么好的東西用來學習，還是自己多看看書，問問三菱客服，就能解決

呵呵，謝謝你的回復，不是土豪，是土豪就不在這里問了。呵呵，開始新手，不懂，舍命買的這個。

各位網友，以上的那個控制部分很想得到答案，還有那個二極管的問題，有懂的老師傅告訴我一下是怎么接的，然后我想在這里去調試伺服，我覺得試得多，多看資料應該可以了，這里面調試不會把硬件弄壞的吧，呵呵。。。。

現在哪位師傅能給我點實際的幫助，能夠在這里調試，就那個“注4”部分不會接，24VDC及那個二極管問題，到底該怎么做？

左邊的兩個開關，強制OFF和伺服使能很好理解吧。右邊的是報警輸出。其實這圖和變頻器的原理是一樣的。如果你沒什么特別用的都可以不接的呀。伺服使能可以在參數里設定的，強制OFF好像就沒有。24VDC是你要接的開關電源，如果只有一兩個繼電器的話，1A足夠了。二極管和小框是DC繼電器的電路圖呀。

哥們，左邊的注4，學習的話急停可以不接，伺服ON可以通過參數一致使能，所以也可以不接。右邊的注4是報警輸出，是個常閉信號，當沒有報警時有一個輸出，圖上是控制的繼電器RA1，RA1的常開點接到了伺服驅動的主回路中，我覺得你現在的主要是把伺服驅動的一些參數設置對了，沒有報警其他的問題都好解決了

樓主你牛，搞機械的直接搞電氣自動化來了。

引用

引用第18樓andy_gao于2014-04-12 08:48發表的  :
哥們，左邊的注4，學習的話急停可以不接，伺服ON可以通過參數一致使能，所以也可以不接。右邊的注4是報警輸出，是個常閉信號，當沒有報警時有一個輸出，圖上是控制的繼電器RA1，RA1的常開點接到了伺服驅動的主回路中，我覺得你現在的主要是把伺服驅動的一些參數設置對了，沒有報警其他的問題都好解決了

敢問這位大俠，沒有報警時有輸出，那報警時呢？？？？？有報警才會有輸出吧！

前段時間剛做過一個類似的 討論聯系我吧  673213707

這樣的東西我們以前用過的，也是跟樓主一樣的控制方式，本來可以用普通電機驅動的，但是由于空間小，扭矩大，所以用了伺服電機，而且用了兩個，一個負責切割，一個負責移動切刀上下。
有幾個端子必須要短接或者控制，然后就是設置運行的模式和相應的參數，可以和變頻器那樣的運行的

引用

引用第20樓ajd186于2014-04-12 09:50發表的  :

敢問這位大俠，沒有報警時有輸出，那報警時呢？？？？？有報警才會有輸出吧！

沒說嗎,這就是一個常閉點，沒報警時RA1是導通的，有報警時RA1失電斷開，

不然的話主回路的MC接觸器怎么在沒有報警時閉合呢
