樓主  發表于: 2013-07-08 20:46
圖片:

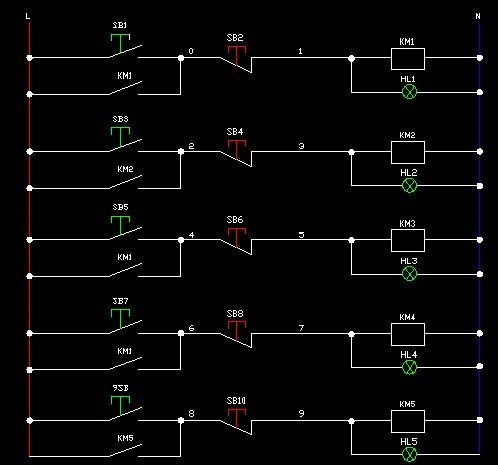

呵呵小弟是新手,畫了個二次原理圖,但是別人說我的圖 不太規范,請哪個前輩幫我指點一下吧,看看哪些地方不對。謝謝,見圖。
雪峰
級別: 網絡英雄
精華主題: 0
發帖數量: 200 個
工控威望: 5653 點
下載積分: 72872 分
在線時間: 344(小時)
注冊時間: 2011-08-30
最后登錄: 2025-06-10
查看雪峰的 主題 / 回貼
1樓  發表于: 2013-07-08 20:52
指示燈應該是由KM的輔助觸點控制。
注冊中心
級別: 網絡英雄

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2025-03-24
查看注冊中心的 主題 / 回貼
2樓  發表于: 2013-07-08 21:03
拋開原理圖的邏輯關系不談,要說不規范的話,KM線圈一般是豎著畫,而不是橫著。
410627175
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 342 點
下載積分: 11084 分
在線時間: 261(小時)
注冊時間: 2012-05-13
最后登錄: 2024-12-13
查看410627175的 主題 / 回貼
3樓  發表于: 2013-07-08 22:07
可以了兄弟,個人習慣不同,你這個可以的
yu655792
多行動,夢想就不遠
級別: 略有小成

精華主題: 0
發帖數量: 147 個
工控威望: 268 點
下載積分: 21381 分
在線時間: 436(小時)
注冊時間: 2012-09-25
最后登錄: 2025-05-24
查看yu655792的 主題 / 回貼
4樓  發表于: 2013-07-08 22:34
要求不嚴格的這樣算不錯了
pcp356
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 148 點
下載積分: 708 分
在線時間: 43(小時)
注冊時間: 2010-12-30
最后登錄: 2025-04-20
查看pcp356的 主題 / 回貼
5樓  發表于: 2013-07-08 22:56
第一眼看到幾個問題:
1. 9SB 改為 SB9
2.SB5下面的KM1改為KM3
3.SB7下面的KM1改為KM4
4.提示燈中X,不正中,呵呵
本帖最近評分記錄:
  • 下載積分:+5(suucom) 還是你細心仔細
    sss6491
    級別: 略有小成
    精華主題: 0
    發帖數量: 300 個
    工控威望: 405 點
    下載積分: 99964 分
    在線時間: 349(小時)
    注冊時間: 2011-02-19
    最后登錄: 2025-06-08
    查看sss6491的 主題 / 回貼
    6樓  發表于: 2013-07-08 22:56
    可以的啦
    shizhongyang
    文卡
    級別: 略有小成
    精華主題: 0
    發帖數量: 105 個
    工控威望: 280 點
    下載積分: 2738 分
    在線時間: 128(小時)
    注冊時間: 2007-10-22
    最后登錄: 2025-03-19
    查看shizhongyang的 主題 / 回貼
    7樓  發表于: 2013-07-09 07:58
    挺好的了。。。
    tkggtdkjpl
    工欲善其事,必先利其器!
    級別: 網絡英雄

    精華主題: 1 篇
    發帖數量: 3458 個
    工控威望: 20997 點
    下載積分: 33879 分
    在線時間: 1805(小時)
    注冊時間: 2010-01-03
    最后登錄: 2025-06-10
    查看tkggtdkjpl的 主題 / 回貼
    8樓  發表于: 2013-07-09 08:29
    引用
    引用第2樓注冊中心于2013-07-08 21:03發表的  :
    拋開原理圖的邏輯關系不談,要說不規范的話,KM線圈一般是豎著畫,而不是橫著。


    橫豎是沒有要求的!
    自動化單機,生產線,項目編程調試!
    huoshi
    為所當為
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2600 個
    工控威望: 21442 點
    下載積分: 17099 分
    在線時間: 2778(小時)
    注冊時間: 2010-12-27
    最后登錄: 2025-06-10
    查看huoshi的 主題 / 回貼
    9樓  發表于: 2013-07-09 08:35
    畫的非常好指示燈應由輔助觸點來控制
    木皮
    學海無涯
    級別: 家園常客
    精華主題: 0
    發帖數量: 485 個
    工控威望: 742 點
    下載積分: 16520 分
    在線時間: 243(小時)
    注冊時間: 2012-06-17
    最后登錄: 2021-06-06
    查看木皮的 主題 / 回貼
    10樓  發表于: 2013-07-09 08:42
    主要應該還是沒符號查尋坐標吧,還有符號對應名稱表。還有電路圖的模式。如設計者,時間,審核,電路名等等。
    大家好才是真的好
    linglong
    級別: 略有小成
    精華主題: 0
    發帖數量: 302 個
    工控威望: 444 點
    下載積分: 1419 分
    在線時間: 1169(小時)
    注冊時間: 2008-07-13
    最后登錄: 2025-06-06
    查看linglong的 主題 / 回貼
    11樓  發表于: 2013-07-09 09:40
    考慮到實際接線方便,停止按鈕畫到啟動前,這樣控制面板上下到柜內的線要少一點
