如題，已知 MW118 中的內容就是數據塊DB1中的地址。現在要將這個地址中的數據取出放到MD120中，該怎樣操作？【數據塊DB1中的數據都是浮點型的】

   OPN   DB     1
      L DBD[MW118
      T     MD   120
以上編程不能通過，但是用
    OPN   DB     1
      L DBD[MD118]
      T     MD   120
可以通過，但是仿真時CPU是STOP狀態，本人剛接觸S7-300PLC，小白一個，望各位大佬賜教，謝謝！

MD118與MD120發生了地址重疊
MD118由MW118，MW120組成，MD120由MW120與MW122組成。
造成CPU進入STOP狀態可能是地址重疊后，導致間接尋址越界，你可以診斷模塊看看是不是OB121塊沒有導致進入STOP狀態的。
例：訪問DB1.DBD100中的數據
L L#100
SLD 3              //左移3位，形成指針格式，用于間接尋址。
T  MD116
OPN DB1
L DBD[MD116]
T  MD120

Good  Luck~

謝謝指教，不錯就是這個錯誤
   OPN   DB     1
      L     DBD [MD   116]
      T     MD   120

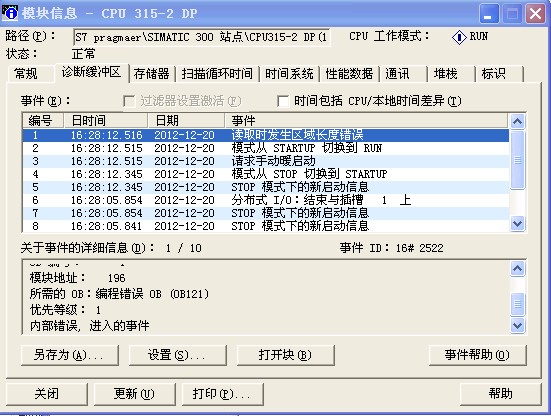

后出現：

還要編寫OB121程序嗎？

MD116中的數據必須是X.X格式，也就是左移3位或者乘以8后的數據，只能是這樣～

引用

引用第3樓qiaoshougang于2012-12-20 15:52發表的  :
還要編寫OB121程序嗎？

如果僅僅是為了防止PLC進入停機狀態，那么一個空的OB121足以……

謝謝指教，現在能正常讀取數據了，但是CPU上SF燈還是亮著，對程序運行有影響嗎？謝謝！

引用

引用第6樓qiaoshougang于2012-12-20 16:08發表的  :
謝謝指教，現在能正常讀取數據了，但是CPU上SF燈還是亮著，對程序運行有影響嗎？謝謝！

仍然請進行模塊診斷并貼出診斷信息。

Good Luck～

現在的程序是：
      L     MD   116
      SLD   3                           //左移3位，形成指針格式，用于間接尋址.
      T     MD   120
      OPN   DB     1
      L     DBD [MD   120]
      T     MD   124
能夠讀出數據塊中對應地址的數據，但是故障依舊，好像是L    DBD[MD  120]這句有問題，望賜教，謝謝！

左移3位，形成指針格式，用于間接尋址.
