樓主  發表于: 2011-12-22 22:05
差動信號想轉換為NPN集電極開路信號,該用什么型號的光耦呢,本人不想購買模塊,模塊貴的說,想自己拿光耦來轉換,就是不知該拿什么型號的光耦,知道的大大們,就告訴我這個新手吧,本人感激不盡。另外PNP集電極開路輸出信號轉化為NPN集電極開路輸出信號,又該用什么型號的光耦來轉換呢?幫幫忙了
專心學工控技術,請各位幫忙指教
yuaiwu
wemhoener
級別: 網絡英雄

精華主題: 0
發帖數量: 476 個
工控威望: 10134 點
下載積分: 11466 分
在線時間: 422(小時)
注冊時間: 2007-11-10
最后登錄: 2025-06-13
查看yuaiwu的 主題 / 回貼
1樓  發表于: 2011-12-23 07:52
不知道你用速度最大到多少頻率?
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1853(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-13
查看陳大圍的 主題 / 回貼
2樓  發表于: 2011-12-23 08:43
引用
引用第1樓yuaiwu于2011-12-23 07:52發表的  :
不知道你用速度最大到多少頻率?
頻率 幾十 KHZ吧
專心學工控技術,請各位幫忙指教
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70592 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-14
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2011-12-23 08:48
光耦在使用中需要額定電壓、電流與工作頻率等一些指標特性。輸出極性的轉換則需要晶體管來實現。
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1853(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-13
查看陳大圍的 主題 / 回貼
4樓  發表于: 2011-12-23 10:53
引用
引用第3樓wwcwwc于2011-12-23 08:48發表的  :
光耦在使用中需要額定電壓、電流與工作頻率等一些指標特性。輸出極性的轉換則需要晶體管來實現。
有實際應用的電路圖嗎,發一個給我參考下,謝謝你了
專心學工控技術,請各位幫忙指教
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70592 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-14
查看wwcwwc的 主題 / 回貼
5樓  發表于: 2011-12-23 11:11

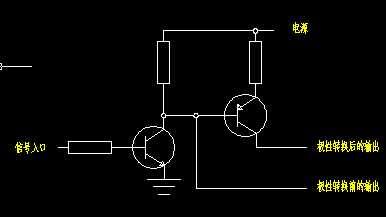

其實這個是電子基礎,極性轉換比較簡單。
yamqq
雅馬哈,愛普生,電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1726 個
工控威望: 5548 點
下載積分: 24756 分
在線時間: 302(小時)
注冊時間: 2008-05-05
最后登錄: 2025-06-12
查看yamqq的 主題 / 回貼
6樓  發表于: 2011-12-23 13:05
 6N137
6N137光耦合器是一款用于單通道的高速光耦合器,其內部有一個850 nm波長AlGaAs LED和一個集成檢測器組成,其檢測器由一個光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路的三極管組成。具有溫度、電流和電壓補償功能,高的輸入輸出隔離,LSTTL/TTL兼容,高速(典型為10MBd),5mA的極小輸入電流。特性:①轉換速率高達10MBit/s;②擺率高達10kV/us;③扇出系數為8;④邏輯電平輸出;⑤集電極開路輸出;工作參數:最大輸入電流,低電平:250uA 最大輸入電流,高電平:15mA 最大允許低電平電壓(輸出高):0.8v 最大允許高電平電壓:Vcc 最大電源電壓、輸出:5.5V 扇出(TTL負載):8個(最多) 工作溫度范圍:-40°C to +85°C 典型應用:高速數字開關,馬達控制系統和A/D轉換等
這個人很懶,什么也沒有留下!
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1853(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-13
查看陳大圍的 主題 / 回貼
7樓  發表于: 2011-12-23 23:39

專心學工控技術,請各位幫忙指教
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21668 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-05-17
查看回憶依然最美的 主題 / 回貼
8樓  發表于: 2011-12-24 08:04
5樓的電路可以使用,幾十K頻率也不高,三極管選用9013和9014即可!如果想把差分信號轉換為集電極開路信號,用光耦的話還是用HCPL2530吧!
