樓主  發表于: 2011-08-25 21:02
圖片：

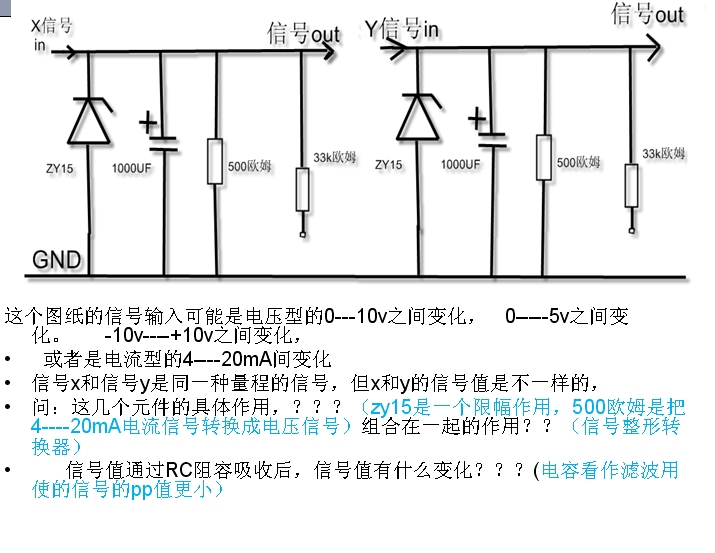

這是300plc的一張怪異圖紙，因為模擬量輸出設備是一個單獨的設備，輸出信號不詳，
但這個圖紙比價怪異，我已經讓單片機研發的同事給解答了下，應該是沒有問題的
現在把這張圖紙發上來，與大家分享

樓下的哥哥，是個高手，謝謝指點
[ 此帖被netliuhao在2011-08-26 21:04重新編輯 ]
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70592 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-14
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2011-08-26 09:49
ZY15：穩壓二極管，作用限幅。（具體功率；穩壓值看型號）
1000UF：濾波電解電容器，作用起信號波形平滑。
500歐姆電阻器：負載電阻，在此可以理解為電流；電壓轉換。
33K歐姆電阻器：作用不詳。
實在看不出圖的詭異啊。
