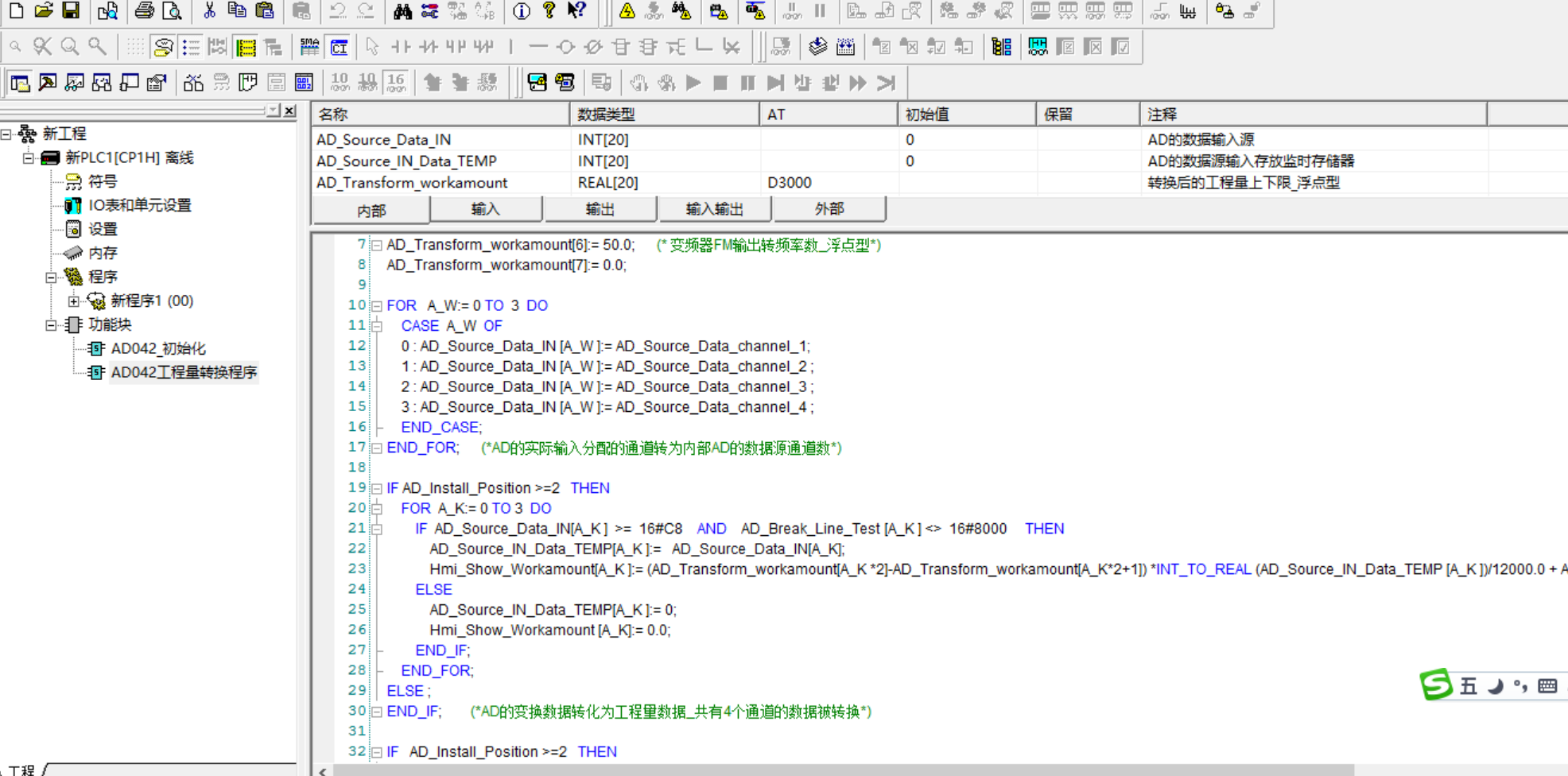

自己實際應用的功能塊


一般轉換就是將模擬量輸入值S，按比例輸出為D即可。
但是我在使用當中需要有以下幾個條件：
1、使用不同系列的PLC及模擬量模塊時，分辨率也有不同：如CP1W-AD輸入單元分辨率=6000；CJ1W-AD輸入單元分辨率=4000。那么我就需要X軸的最大值可設定。
2、我單位使用的壓力變送器一般就2種，不同處是測量范圍：0~1.0MPa 和 0~1.6MPa。那么我就需要Y軸的最大值可設定。
3、另外在使用一段時間后可能傳感器會發生0點偏移或測量值與實際值不符，這個時候我還需要可以調整其偏離增益值。
      又同時有兩種情況：
      ①、壓力排空后，壓力歸零。加壓后不準確，這里需要增益調整(限定個比例范圍：0.9~1.1之間)：


      ②、壓力不歸零，整體線性的調整,我這里命名為補正偏移（限定個調整范圍：±0.1 MPa）：



一般的比例轉換值P1，經過增益偏離調整后壓力值P2，換算關系為：P2 = P1  * 增益調整 + 補正偏移。

好東西，感謝分享

謝謝分享。。。

反手一個

謝謝分享，還沒有用過歐姆龍的模擬量了。

引用

引用第4樓司慧聰于2021-09-20 23:35發表的  :
謝謝分享，還沒有用過歐姆龍的模擬量了。

都一樣。

厲害，學習學習

老師  我想做一份模擬量采集和修正程序樣板，您看看需要多少費用

厲害 [　s:26]

這個值得點贊

試看看這個

謝謝分享
