工控人家園 三菱工控論壇 三菱變頻器使用外部電源接線求助

wyfeng1018

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 185 點
下載積分: 722 分
在線時間: 260(小時)
注冊時間: 2016-06-01
最后登錄: 2025-05-09
查看wyfeng1018的主題 / 回貼

樓主發表于: 2022-12-20 14:20

只看樓主 | 小中大

圖片：

請教一下，

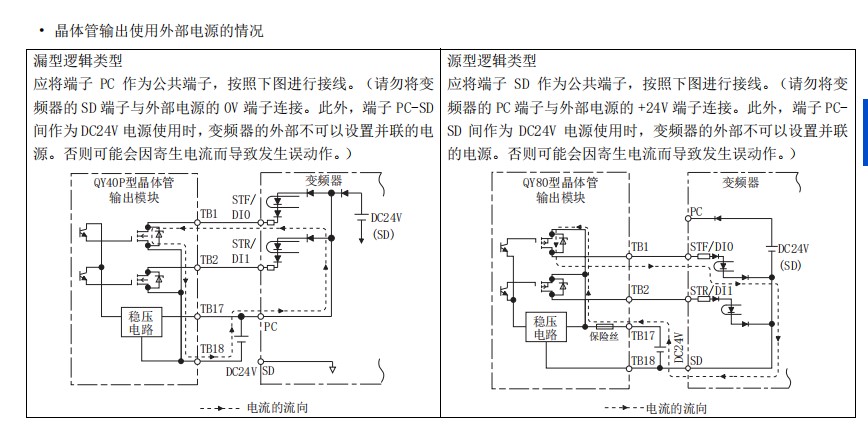

變頻器啟動不用SD與STF或SD與STR時，想用PLC的Y輸出（漏型輸出）直接輸出控制，怎么接線？是不是PC接+24V，Y輸出接STF、STR？但說明書里又寫著不能接輸入電壓（如圖1）。圖2的這個圖PC又是接了+24V的，所以我搞糊涂了，求用過的人，指教一下。

蘇州工人

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 280 個
工控威望: 3704 點
下載積分: 1891 分
在線時間: 221(小時)
注冊時間: 2021-07-23
最后登錄: 2025-05-10
查看蘇州工人的主題 / 回貼

1樓發表于: 2022-12-20 16:49

只看該作者 | 小中大

按下面的電路圖接就行了，源型和漏型好像有個撥碼的，只要電壓不錯一般不會燒，內部有保護電路的

jetli420

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 219 點
下載積分: 7324 分
在線時間: 151(小時)
注冊時間: 2014-04-25
最后登錄: 2025-05-09
查看jetli420的主題 / 回貼

2樓發表于: 2022-12-28 19:50

只看該作者 | 小中大

E740的變頻器PC端子接24+，正反轉高中低三個端子PLC漏型輸出，此控制方式無問題，項目已驗證！

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1554 個
工控威望: 1777 點
下載積分: 6284 分
在線時間: 650(小時)
注冊時間: 2014-06-16
最后登錄: 2025-05-09
查看langui的主題 / 回貼

3樓發表于: 2022-12-29 15:52

只看該作者 | 小中大

你把PC端和SD端當成內部電源的+和-就可以了，這個變頻器的輸入是使用雙向光耦的，漏型的COM端接SD，Y接信號端就可以了。

13287211171

三人行，必有我?guī)熝?/div>

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 965 點
下載積分: 163 分
在線時間: 120(小時)
注冊時間: 2021-12-18
最后登錄: 2025-04-28
查看13287211171的主題 / 回貼

4樓發表于: 2022-12-29 17:25

只看該作者 | 小中大

我們這邊用的 PC沒接線 SD接個0V，輸出的Y接STF，如果需要高低速就接一下就行了
