陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
樓主  發表于: 2019-06-13 10:06

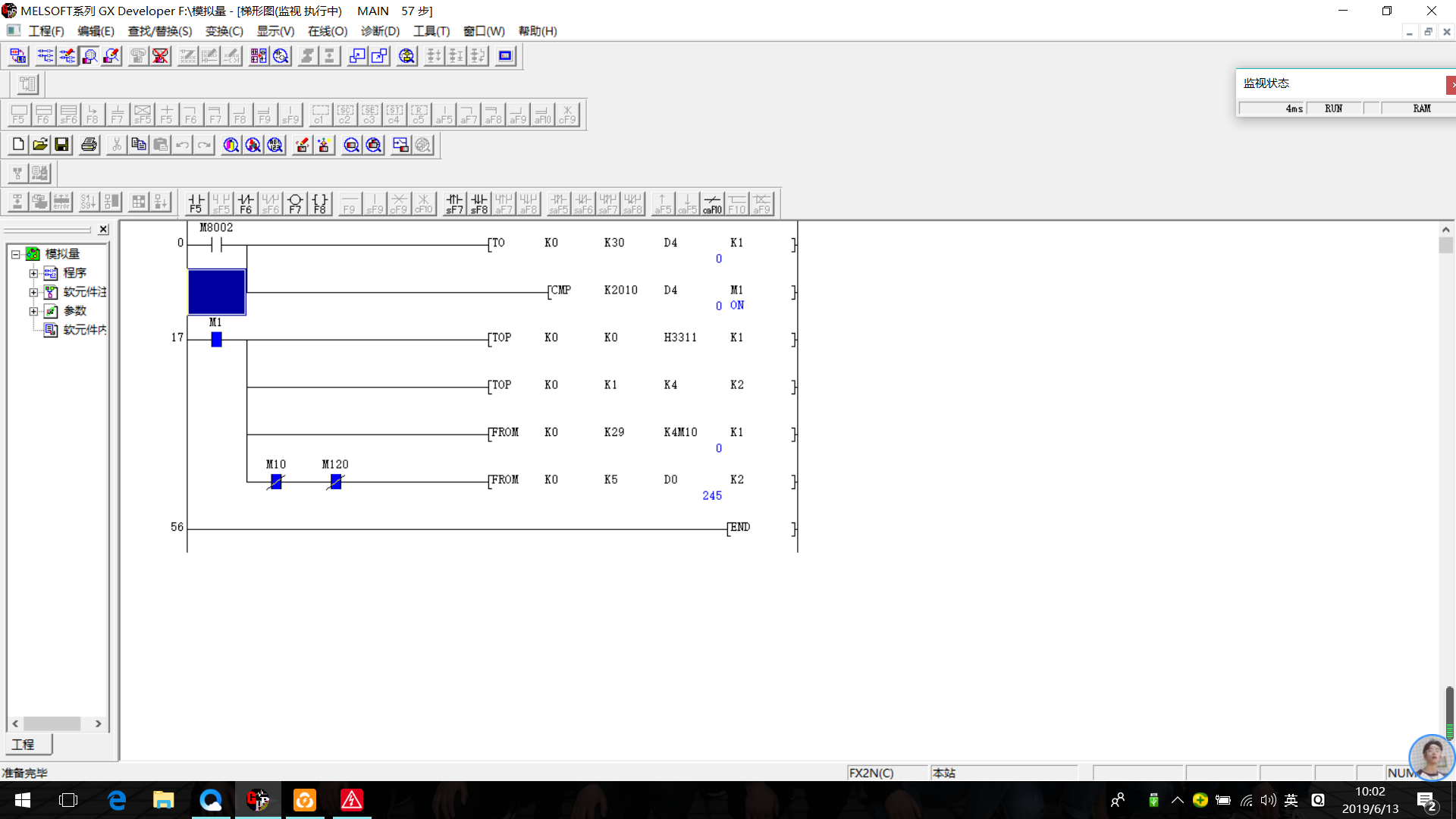

圖片:
請問我PLC模擬量溫度數值已經讀出來了,但是這個數值如何轉化為實際溫度呢?求大神講解一下
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11198 分
在線時間: 9710(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-13
查看cvlsam的 主題 / 回貼
1樓  發表于: 2019-06-13 10:46
FX3U或以上機型可以使用SCL線形標定指令。

FX2N或早先機種可以使用直線方程進行計算,當然,SCL指令實質也就是直線方程。

如果有觸摸屏或者上位組態軟件的話,可以使用組態軟件或者觸摸屏中的線形標定功能,不需要編寫程序。

Good Luck~
樓主留言:
還是不太明白,可以詳細講一下嗎?或者編一小段程序給我看看
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
2樓  發表于: 2019-06-13 16:56
有人會的嗎?
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161368 分
在線時間: 3238(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-12
查看sjm213的 主題 / 回貼
3樓  發表于: 2019-06-13 17:53
求模擬量值在模擬量范圍(上限-下限)中的百分比;
然后用這個百分比乘溫度探頭對應的溫度范圍.

即圖中橫坐標作為溫度軸

valentine_xu
級別: 探索解密
精華主題: 0
發帖數量: 80 個
工控威望: 198 點
下載積分: 615 分
在線時間: 64(小時)
注冊時間: 2011-04-27
最后登錄: 2024-08-23
查看valentine_xu的 主題 / 回貼
4樓  發表于: 2019-06-13 19:05
2n和3u這個精度是不一樣的,對應的數值也是不一樣
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8954 分
在線時間: 513(小時)
注冊時間: 2008-10-17
最后登錄: 2025-06-20
查看小侯的 主題 / 回貼
5樓  發表于: 2019-06-14 13:35
先確認你的溫度與AD值的關係
例如我曾遇過4~20mA溫度轉換類比電路板
他的基準是100~200度對應4~20mA
然後是你的類比模組的解析度
FX2N-4AD #0是H3311
CH1、CH2的信號是4~20mA
對應是0~1000
那以我的轉換電路板來看
(200度-100度)/1000AD=0.1度/AD
列成方程式為
Y=AX+B
B=100,A=0.1

上面有人提到SCL
SCL是利用暫存器來對應座標圖系
ld m8000
mov    k2    d100    //SCL座標圖點數
mov    k0    d101    //X1
mov    k100    d102    //Y1
mov    k1000    d103    //X2
mov    k200    d104    //Y2
ld m8000
limit    k0    k1000    AD值1    d140
scl    d140    d100    d150
limit    k0    k1000    AD值2    d141
scl    d141    d100    d151

用D100表示座標圖上有兩點,分別是(0,100)與(1000,200)
用limit將AD值箝制在座標圖系範圍內
再把AD值丟入座標圖上找對應的Y
不過這指令我在FX2N內沒找到
