1、控制要求：
（1）按下觸摸屏上的“啟動”按鈕，1#電機Y啟動，1秒后，1#電機△啟動；相隔T秒后，2#電機Y啟動，1秒后，2#電機△啟動。
（2）按下觸摸屏上的“停止”按鈕，所有電機不管處于何種狀態都停下。
（3）能顯示兩臺電機的累計工作時間，停電也不會改變。定時范圍是5~10秒。
（4）實用功能指令（MOV）編寫程序。
2、操作要求：
（1）畫出PLC的I/O分配圖、PLC的梯形圖和觸摸屏的畫面。
（2）兩臺電機能順序Y—△啟動。
（3）顯示累計工作時間。
（4）觸摸屏有“啟動”、“停止”按鈕。
（5）在觸摸屏能調整T的大小。
接下來是筆者自己的學習筆記
先看清楚題目的要求：
星三角啟動
那么我們控制一臺電動機就需要三個繼電器啊，那么就需要三個輸出。

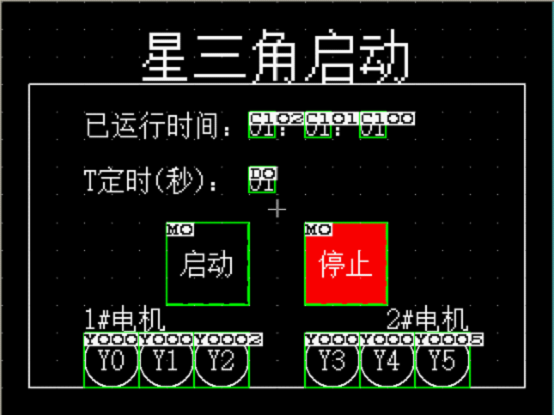

在上圖中可以看見筆者我用了M0這個軟元件
還有D0 還有C100 C101 C102這三個字軟元件
應該題目中有說到要記錄運行時間還有停電保持
所以筆者用了三菱PLC FX2N中的C100開始的斷電保持型計數器
通過手冊中得知C100--C199共100點
為什么我要用兩個按鍵M0，M0不是同一個軟元件嗎？
這里我來解釋一下吧。
我在按鍵上做了一些設置
一般情況按鍵
我們用的都是點動
而我這次用的是置位還有一個復位
這樣有什么用呢？
接下來我會在我的PLC程序中作出解釋
觸摸屏的大概就說到這里

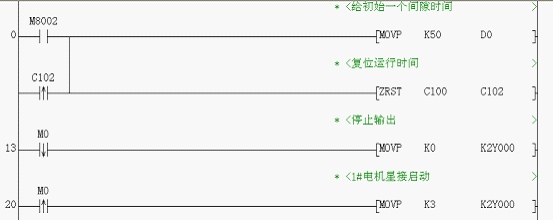

接下來說筆者的程序
在之前我就和大家說過要來解釋一下為什么我要在觸摸屏上用兩個M0
這里我想大家應該可以明白了
我利用置位的M0去觸發1#電機星接啟動
用M0的復位下降沿的脈沖去停止全部電機

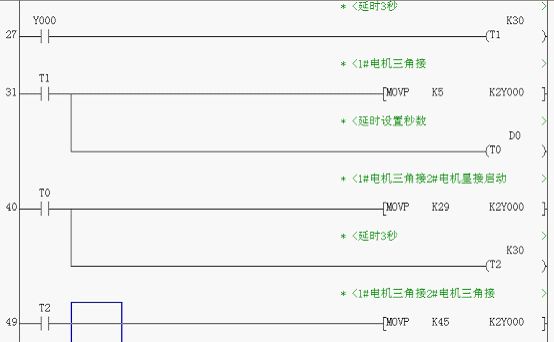

時間間隔的啟動電機不同的接法。
時間顯示的方法
歡迎大家一起討論！
