我用編的SFC程序停不下來，怎么弄？弄了很長時間都搞不定，求高人指點
很郁悶啊，之前以為自己懂點了，卻發現越來越多的問題，茫然了！

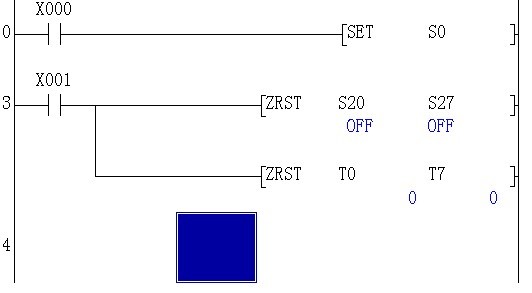

注：第一個圖是狀態狀態轉移圖程序（SFC塊），第二個是他之前的 的啟動停止指令（梯形圖塊），梯形圖塊在SFC塊的前面，不能停止；所以，1/2/3樓的朋友，還是不行啊

原來在邏輯測試仿真狀態下，修改程序，是不能看到修改后的效果的，必須要退出仿真，然后再次啟動仿真才可。

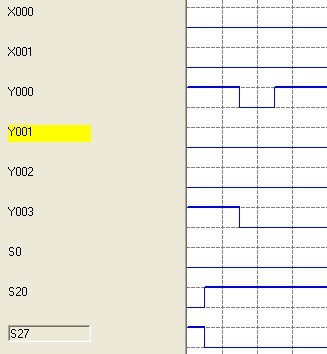

現在又發現新問題了，y0輸出怎么有0.1s的 空缺？請分析指點下！

看了你的程序，怎么把那幾個狀態繼電器的復位指令寫在SFC塊里面了，把他寫在梯形圖塊里面應該就可以了吧···

你把那幾個狀態繼電器的復位指令寫在s0
里面，s0只在起動那一下被驅動，以后都不會被驅動了，只在s20至s27間循環，所以復位指令也無法執行！

應當是樓上兩位指出的問題吧；
改成下面那個含X1的圖形以后，不知是否已經可以停止？

永恒的循環程序，告訴你我的習慣；首先初始狀態繼電器S0我喜歡在梯形圖里用m8002置位

下了你的程序，發現沒有圖2的X001停止程序，照圖2追加后，輸?shù)絇LC里運行沒有問題，可以停止。X000為啟動按鈕，X001為停止按鈕。
至于你說的SCF停不下來沒有發現。Y0有0.1s的空缺就不明白是啥意思了!
