樓主發表于: 2013-04-16 21:46

只看樓主 | 小中大

用三菱PLC控制觸摸屏的頁面切換，屏里需要設置么？
怎么弄�。壳蟠髱熤更c

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110191 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-21
查看zyfzxh的主題 / 回貼

1樓發表于: 2013-04-17 16:59

只看該作者 | 小中大

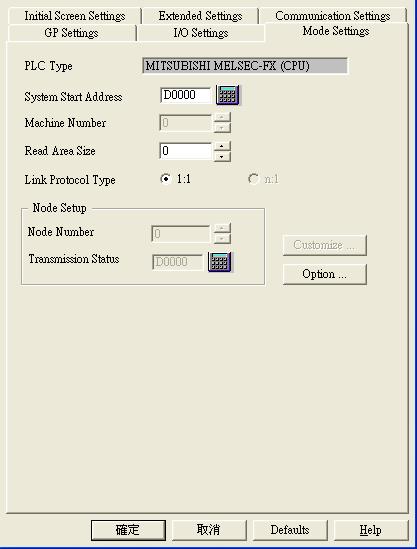

圖片：

若你的人機設置是默認值的話（和附圖中內容一樣），你只要在PLC程式中改變D8的值即可切換頁面

本帖最近評分記錄：

下載積分:+2(王志勇愛媳婦) 熱心助人！

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

2樓發表于: 2013-05-08 01:48

只看該作者 | 小中大

版主我一直不懂寄存器是怎么設定的，為什么是D8而不是D7或者D9？

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110191 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-21
查看zyfzxh的主題 / 回貼

3樓發表于: 2013-05-08 07:52

只看該作者 | 小中大

引用
引用第2樓王志勇愛媳婦于2013-05-08 01:48發表的 :
版主我一直不懂寄存器是怎么設定的，為什么是D8而不是D7或者D9？

這個你可以參考PROFACE的手冊，裏面有相關講解！

evanzheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 398 點
下載積分: 4276 分
在線時間: 190(小時)
注冊時間: 2010-02-27
最后登錄: 2025-07-21
查看evanzheng的主題 / 回貼

4樓發表于: 2013-05-08 11:05

只看該作者 | 小中大

D0現在畫面號碼
D1狀態錯誤
D2時鐘資料（現在）
D3狀態D4保留（寫入）
D5切換到畫面號碼
D6畫面顯示ON/OFF
D7時鐘資料（設定）
D8控制
D9保留（讀�。�
D10視窗控制
D11視窗登錄號碼
D12視窗位置

一般使用D8進行人機畫面切換，寄存器起始位址可以自行設定，我這里使用D0，你也可以使用D100 那么切換畫面控制的就是D108了以此類推.
