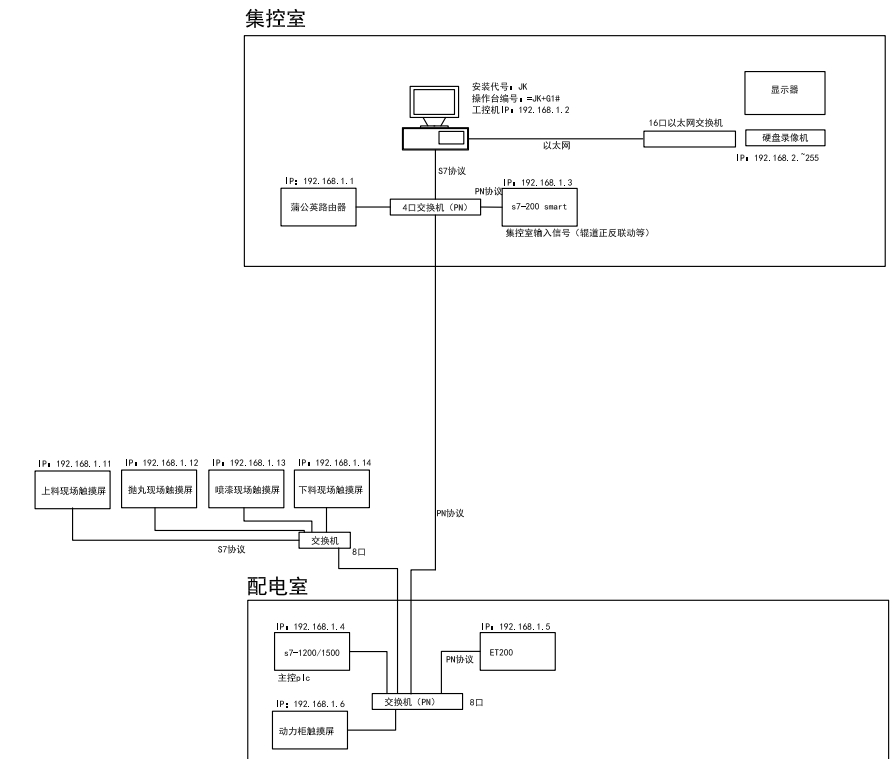

網絡拓撲圖 Model (1).pdf (106 K) 下载次数:21


上圖是網絡的拓撲結構圖，觸摸屏用的是昆侖通態的。
工控機裝組態軟件和PLC走S7通訊。
PLC和et200，s7-200 smart走pn通訊。
還有問一下，交換機，比如現場的幾個觸摸屏的那個交換機能不能采用普通的工業交換機？
什么時候必須選PN用的交換機，什么時候可以選普通的交換機。

硬盤錄像機盡量不要與工控設備組網，工控設備要取時序很高，有錄像設備如監控攝像頭通訊可能會網絡丟包，照成工控設備網絡時斷時序，錄像機另走一路網線，用網線一份二模塊（成對使用，把一路網線轉2路網線）。距離遠也可以用光纜加光電收發器

我們也用過這種結構用就是普通的交換機。
