一、系統簡介
隨著科技的逐步發達，在各個領域都迫切的希望有一種控制系統能代替?zhèn)鹘y(tǒng)的操作方式，智能水房控制系統則是一種符合人們要求的系統，他可代替?zhèn)鹘y(tǒng)的人工機械操控，真正實現控制智能化。通過水房的各種數據采集可以實現24小時連續在線監控并將監控?cái)?shù)據通過以太網傳輸方式實時傳輸?shù)奖O(jiān)控中心生成報表，統計分析。同時監控中心可以對現場監測設備進行遠程控制，實現工作人員能夠及時準確地掌握水房各種數據指標，從而更加**、科學、真實地反映被采集的水房設備的變化情況，提供有效的信息供監測中心進行遠程控制水泵或電磁閥的狀態。
二、系統控制分析

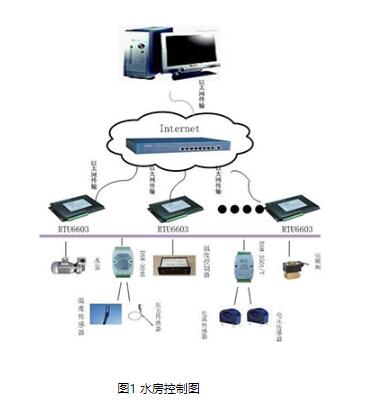

智能水房控制系統中壓力傳感器至于各個廠房水池底部，通過壓力判斷水位高度，溫度傳感器主要是對水房的設備室溫度進行監測保證設備**穩定運行，它們通過RS485模塊DAM-3046和DAM-3501/T實現水壓、溫度、電流、電壓信號的采集，送于上位機分析，根據溫度、壓強值控制RTU6603的開關量對水房的設備室溫度進行調節，對水壓進行調節達到要求值以及對各個廠房水池的水閥控制操作，同時通過采集的電流電壓值對短路，短路等電氣故障進行監測。真正做到智能控制，**操作。

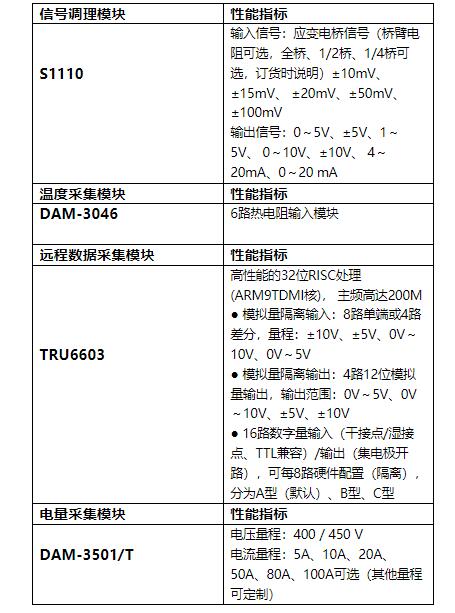

三、系統配置（見圖表）
