樓主  發表于: 2010-11-29 15:10
圖片：
一臺S7-226CN   DC24電源，誤接入220V交流電損壞。檢查后，發現電源板中有以下零件損壞：T3.15A圓形保險，SJ93貼片肖特基二極管（封裝形式5025規格）。還有個零件看不清楚型號，只好畫個草圖，請教各位幫忙看下。在此先謝過。
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 207(小時)
注冊時間: 2006-12-02
最后登錄: 2025-04-22
查看luosm的 主題 / 回貼
1樓  發表于: 2010-11-29 15:25
SJ93貼片肖特基二極管很難購買，可以用什么型號的代換？
wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-04-05
查看wsir123的 主題 / 回貼
2樓  發表于: 2010-11-29 16:09
是不是個片狀的東西？會不會是起保護作用的壓敏電阻？樓主最好上圖。。。
保持每天一點小進步足矣。。。
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 207(小時)
注冊時間: 2006-12-02
最后登錄: 2025-04-22
查看luosm的 主題 / 回貼
3樓  發表于: 2010-11-29 16:45
圖片：

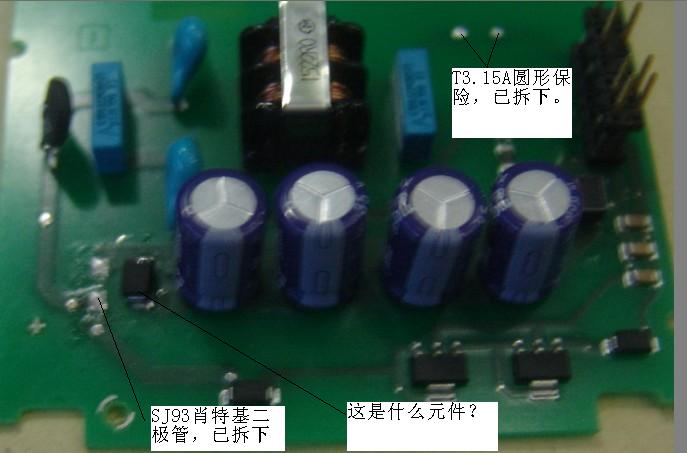

謝謝wsir123 的關注。找了個相機，不太會拍攝。
[ 此帖被luosm在2010-11-29 16:54重新編輯 ]
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 207(小時)
注冊時間: 2006-12-02
最后登錄: 2025-04-22
查看luosm的 主題 / 回貼
4樓  發表于: 2010-11-29 16:49
確認不認識的元件已損壞，擊穿短路狀態。并在濾波電容兩端，不像是貼片電容，估計是24V保護用，類似穩壓二極管？
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 207(小時)
注冊時間: 2006-12-02
最后登錄: 2025-04-22
查看luosm的 主題 / 回貼
5樓  發表于: 2010-11-30 09:22
今天購買T3.15A圓形保險，5025封裝的2A肖特基二極管。至于不知道型號的元件，依據電路推測，只是個輔助元件，不影響電路的正常工作。為了防止再次損壞，我代換上32V的穩壓二極管，（輸入電壓有效范圍21-28V)防止再次過壓損壞。
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 207(小時)
注冊時間: 2006-12-02
最后登錄: 2025-04-22
查看luosm的 主題 / 回貼
6樓  發表于: 2010-11-30 11:18
         感謝各位，已經修好。 SJ93用普通1N4007代換， 不知型號的元件用30V穩壓二極管代換，現在通電一小時，無其他異樣。
土雞蛋
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 113 點
下載積分: 586 分
在線時間: 19(小時)
注冊時間: 2010-05-16
最后登錄: 2012-07-10
查看土雞蛋的 主題 / 回貼
7樓  發表于: 2010-11-30 14:13
要么是一顆25-30V的穩壓要么就是一般的2極管
cszwm
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cszwm的 主題 / 回貼
8樓  發表于: 2010-11-30 21:04
應該是一般的二極管，防止反接用。
