樓主  發表于: 2010-08-03 21:55

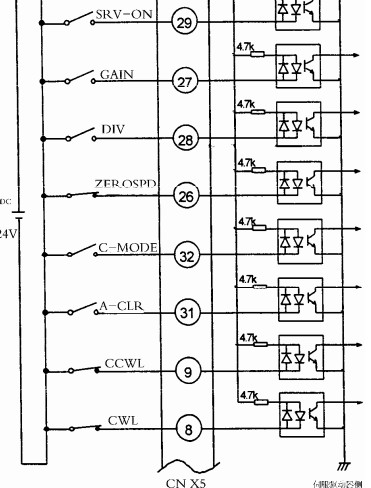

描述:附圖1
圖片:
請教高手SRV-ON是怎么給上的,可能我問的有點籠統了,新手上路多多諒解。
大致說下我的情況,用的是系統是EDGE,用途是切割機,通過一個延時繼電器完成SRV-ON的輸出。請教那個常開點難道是延時繼電器的常開點嗎?還有完成SRV-ON的輸出必須滿足EDGE系統的24VCOM和伺服外置24VCOM的短接嗎?
gxywaz1314
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gxywaz1314的 主題 / 回貼
1樓  發表于: 2010-08-03 21:58

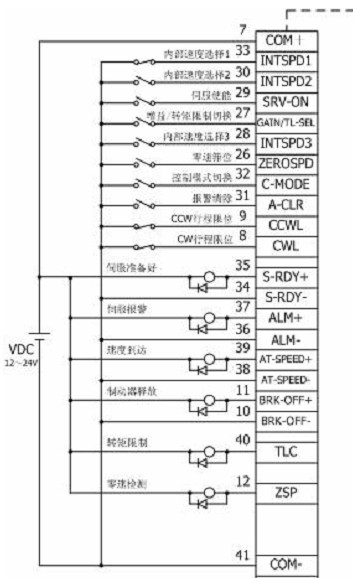

描述:附圖2
圖片:
這是另一張附圖,順便把沙發坐了,嘿嘿!
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
2樓  發表于: 2010-08-03 22:35
海寶系統?
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
3樓  發表于: 2010-08-03 23:22
這個一般用在數控火焰等離子切割機,

791891
山登絕頂人為峰
級別: 略有小成
精華主題: 0
發帖數量: 200 個
工控威望: 397 點
下載積分: 2463 分
在線時間: 200(小時)
注冊時間: 2007-11-12
最后登錄: 2025-06-02
查看791891的 主題 / 回貼
4樓  發表于: 2010-08-04 17:23
你不給就動不了。
gxywaz1314
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gxywaz1314的 主題 / 回貼
5樓  發表于: 2010-08-04 19:32
3樓的大哥看來你有EDGE說明書的電子版啊,那個圖我見過,能把你的電子版說明書共享給我嗎?我的郵箱GXYWAZ1314@163.COM

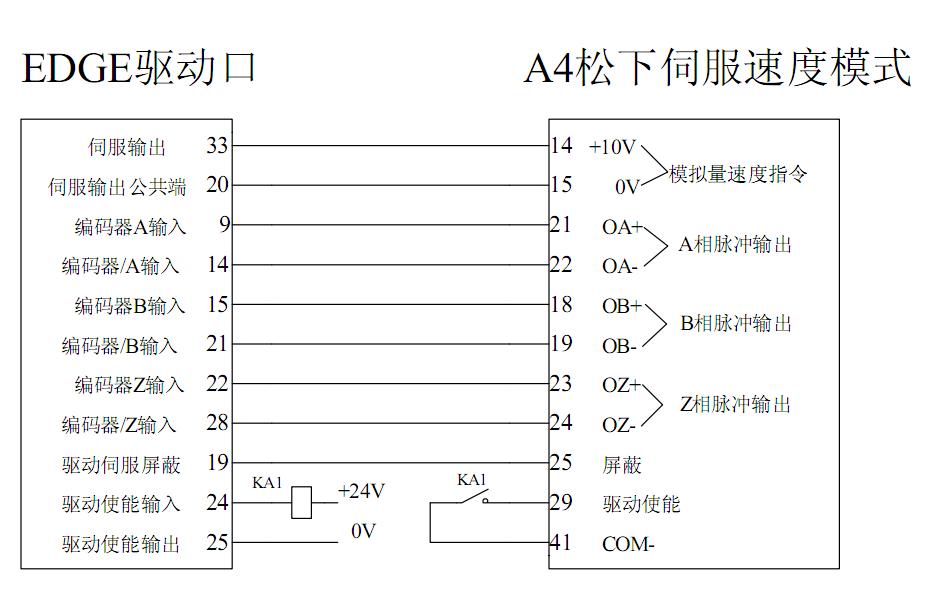

而且您應該對海寶很了解,請教下那個KA1是系統外部繼電器嗎?通過我測量我了解到驅動口的24腳和25腳實際上是連接在一個繼電器的常開點上的,如果他們之間還有一個KA1的線圈的話那么這個繼電器是在哪?系統內部還是外部啊?
還有一個我問過的問題就是EDGE的一些控制是否需要,I/O接口的17或者18腳與外置直流24電源的COM短接形成等電位?舉例來說如果我把18腳與外置開關電源的COM短上,會發生什么?會不會發生過點某個環節而達到直接把伺服使能給上的情況呢?
最后謝謝您的回復并期待您的解答!!!
gxywaz1314
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gxywaz1314的 主題 / 回貼
6樓  發表于: 2010-08-04 19:34
補充下24腳和25腳之是連接在系統內部板上的一個繼電器的常開點上的!
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
7樓  發表于: 2010-08-04 22:53
這個只是參考圖,實際應用有區別的
