樓主發表于: 2009-08-11 15:21

由于是新學，在書上碰到一道題，說用接在X0---X11輸入端的確良10個鍵輸入十進制數數0----9，將它們用二進制數據的形式存放在
Y0----Y3中，用觸點和線圈指令設計編碼電路

以上的這道題，我使終不明白什么意思，既然是十個數，應該怎么樣存入在Y0---Y3中那，謝謝壇友們說的詳細些

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

1樓發表于: 2009-08-11 15:47

只看該作者 | 小中大

圖片：

能說清楚點嗎？到底是哪一個指令？

plcbb

落花人獨立，微雨燕雙飛。

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 168 點
下載積分: 654 分
在線時間: 44(小時)
注冊時間: 2009-07-24
最后登錄: 2014-01-22
查看plcbb的主題 / 回貼

2樓發表于: 2009-08-11 17:24

只看該作者 | 小中大

引用
引用樓主stream于2009-08-11 15:21發表的書上的一道題 :
由于是新學，在書上碰到一道題，說用接在X0---X11輸入端的確良10個鍵輸入十進制數數0----9，將它們用二進制數據的形式存放在
Y0----Y3中，用觸點和線圈指令設計編碼電路

以上的這道題，我使終不明白什么意思，既然是十個數，應該怎么樣存入在Y0---Y3中那，謝謝壇友們說的詳細些

一個編碼功能，一個輸入點代表一個數字，X0=0，X1=1，……，X10=8，X11=9，把這個數字用二進制表示，為0000~1001，用Y0~Y3輸出

ld m8000
mov k2x0 k2m0

ld x10
out m8

ld x11
out m9

ld m8000
enco m0 d0 k4
mov d0 k1y0

本帖最近評分記錄：

下載積分:+5(sjm213) 優秀文章,加分獎勵

仰知天文，俯察地理，中曉人和。明陰陽，懂八卦，曉奇門，知遁甲。運籌帷幄之中，決勝千里之外。抱膝委坐，自比管仲、樂毅之賢，笑傲風月，未出茅廬便知三分天下。

stream

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 254 點
下載積分: 997 分
在線時間: 34(小時)
注冊時間: 2007-09-13
最后登錄: 2025-02-14
查看stream的主題 / 回貼

3樓發表于: 2009-08-12 07:39

只看該作者 | 小中大

謝謝樓主的兩位朋友，謝謝你們的熱心幫助！

希望幫忙看下：

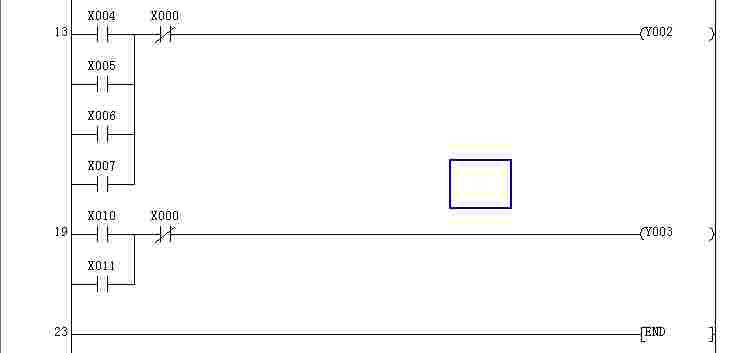

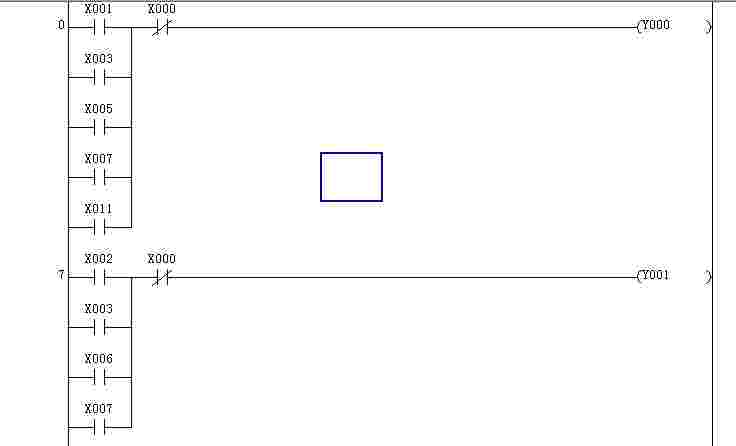

ld x10
or x11
adi x0
out y0

ld x4
or x5
or x6
or x7
adi xo
out y1

ldx2
or x5
or x6
or x7
adi x0
out y2

ld x1
or x3
or x5
or x7
or x11
adi x0
out y3

他們有的告訴我上面的這個答案，我還是看得不太明白，十個數字，那我應該把哪幾個放在Y0中或者其它中那？
