工控人家園 綜合討論 EPLAN在線求助端子排問題

禿頂玩家

級別: 正式會員

精華主題: 0
發帖數量: 25 個
工控威望: 98 點
下載積分: 370 分
在線時間: 17(小時)
注冊時間: 2022-02-07
最后登錄: 2025-02-09
查看禿頂玩家的主題 / 回貼

樓主發表于: 2022-08-17 14:35

只看樓主 | 小中大

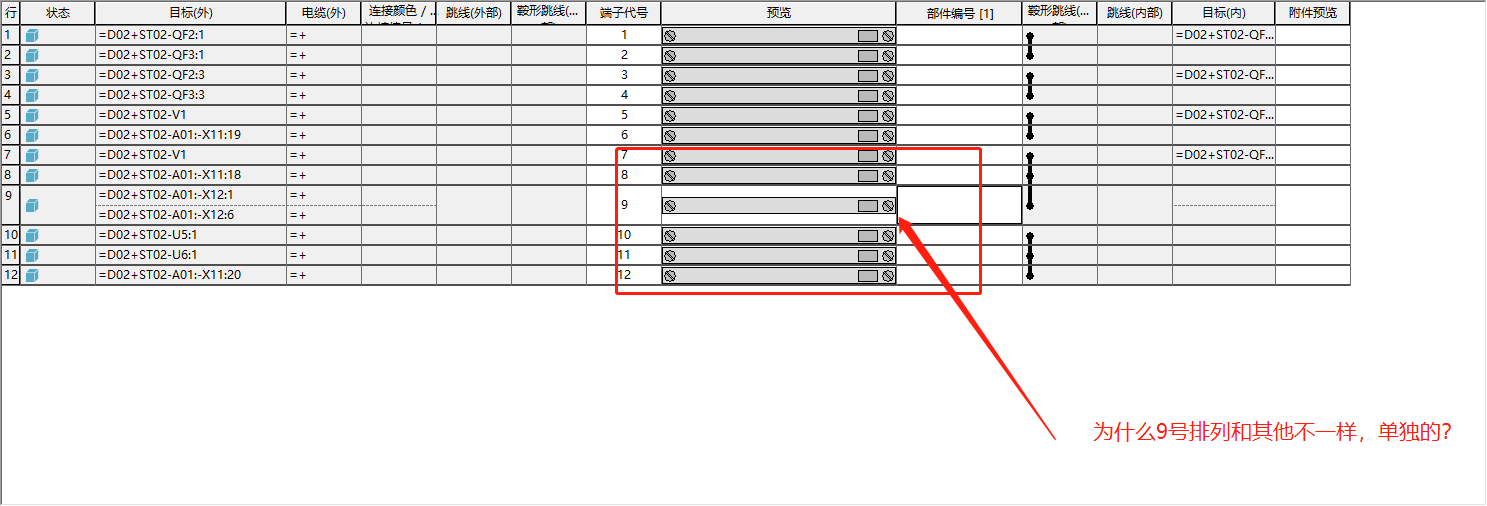

描述：端子導航顯示圖
圖片：

描述：繪制的電路圖
圖片：

請看圖片，7/8/9三個確實是短接等電位，請問為什么9去掉就是正常排序的端子排，加上就是單獨隔離出的端子排？

[ 此帖被禿頂玩家在2022-08-17 15:01重新編輯 ]

jsmymcn

級別: 略有小成

精華主題: 0
發帖數量: 197 個
工控威望: 324 點
下載積分: 3257 分
在線時間: 222(小時)
注冊時間: 2007-10-27
最后登錄: 2025-05-05
查看jsmymcn的主題 / 回貼

1樓發表于: 2022-08-17 17:28

只看該作者 | 小中大

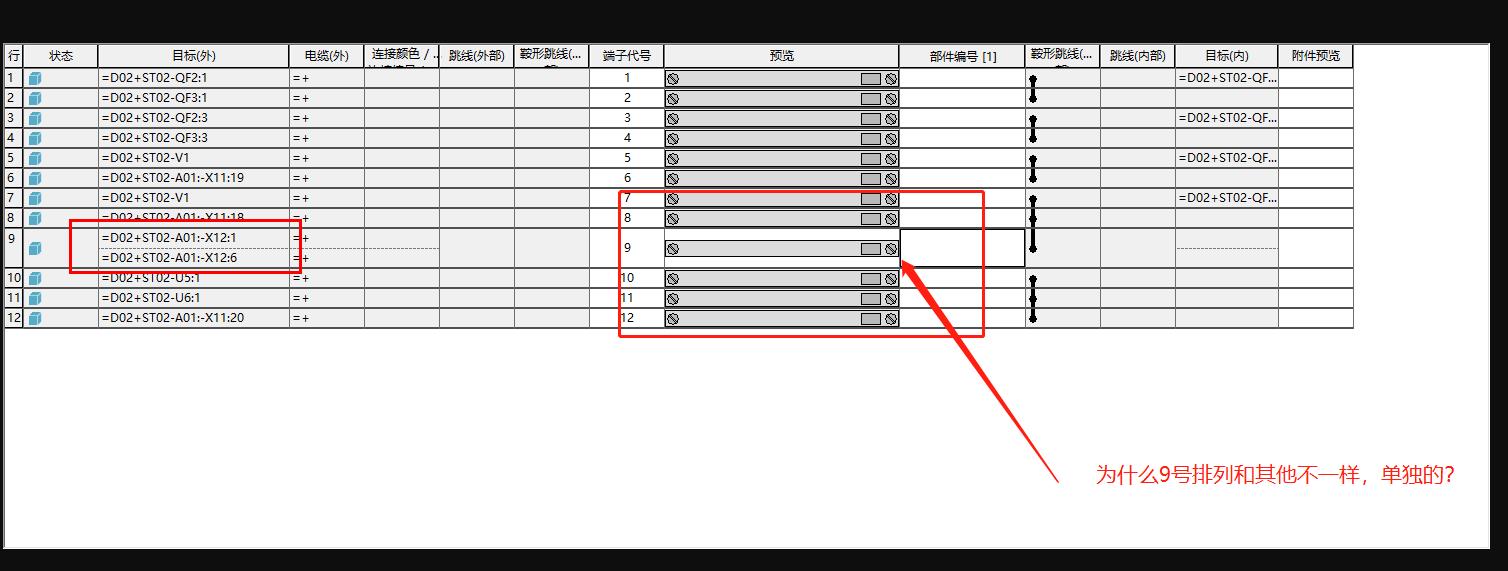

圖片：

這地方兩個連接點
