工控人家園 綜合討論 西門子觸摸屏PLC9針串口線怎么焊接？

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

精華主題: 0
發帖數量: 1410 個
工控威望: 1517 點
下載積分: 13288 分
在線時間: 2222(小時)
注冊時間: 2008-03-19
最后登錄: 2025-06-21
查看小蜜蜂的主題 / 回貼

樓主發表于: 2020-01-09 12:26

只看樓主 | 小中大

2003年的西門子觸摸屏壞了，現在換了一個smart200的7寸屏幕，與S7-200的PLC通訊，這個通訊線，9針串口腳要怎么焊接啊？

beni

級別: 工控俠客

精華主題: 0
發帖數量: 119 個
工控威望: 2128 點
下載積分: 52128 分
在線時間: 2707(小時)
注冊時間: 2010-07-13
最后登錄: 2025-06-21
查看beni的主題 / 回貼

1樓發表于: 2020-01-09 13:47

只看該作者 | 小中大

485通訊，3腳和8腳

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4761 個
工控威望: 8173 點
下載積分: 17703 分
在線時間: 3317(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-21
查看夢雨天涯的主題 / 回貼

2樓發表于: 2020-01-13 10:22

只看該作者 | 小中大

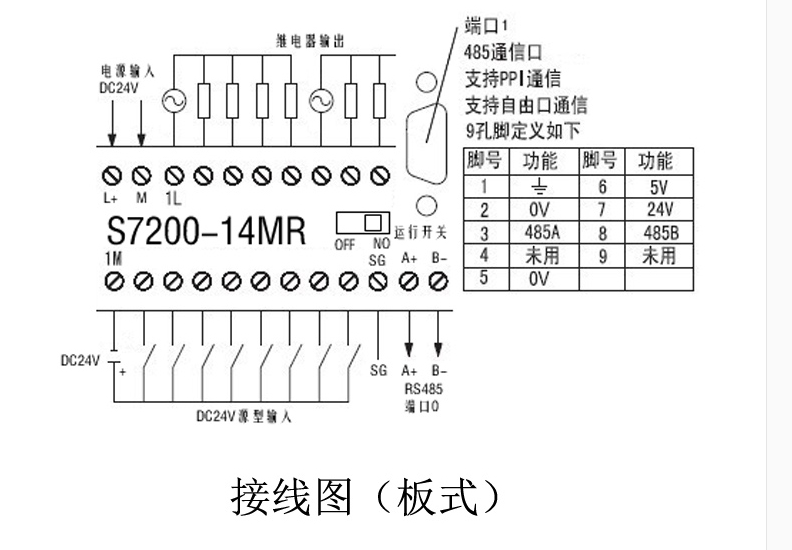

圖片：

引腳定義圖

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464
