樓主發表于: 2019-07-13 09:25

只看樓主 | 小中大

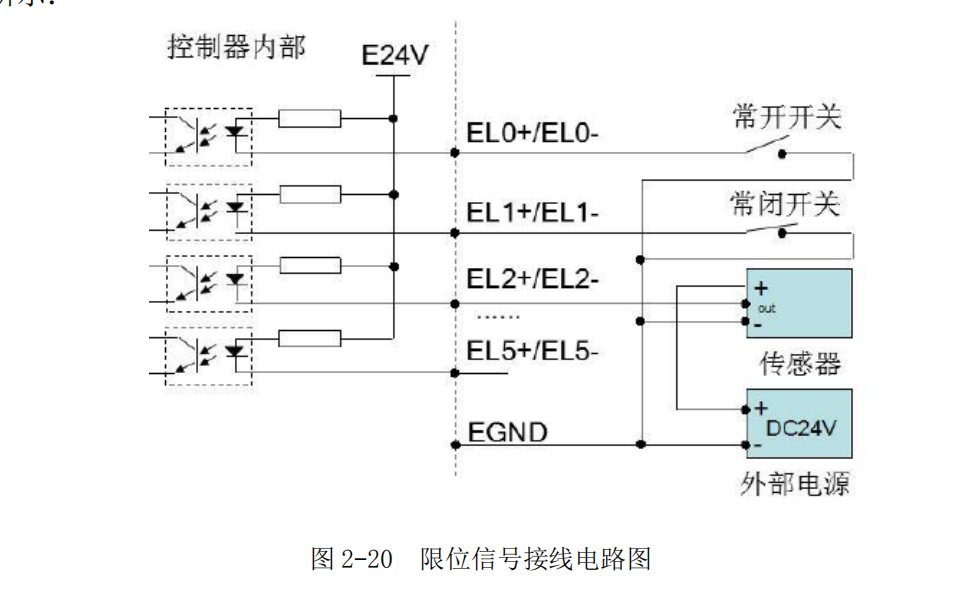

圖片：

請問控制器的限位信號EL0是接到傳感器的哪根線上，
傳感器好像有二種，一種是二根線的，另一種是三根線的，這個圖像好像有點怪畫得

error_right

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 141 點
下載積分: 752 分
在線時間: 40(小時)
注冊時間: 2013-01-03
最后登錄: 2025-07-28
查看error_right的主題 / 回貼

1樓發表于: 2019-07-13 09:32

只看該作者 | 小中大

從圖上看，EL0與傳感器無關，它只受常開開關控制。

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 696 點
下載積分: 2532 分
在線時間: 488(小時)
注冊時間: 2013-05-31
最后登錄: 2025-09-05
查看jinle520的主題 / 回貼

2樓發表于: 2019-07-13 09:36

只看該作者 | 小中大

這圖沒錯，非常的標準。

傳感器常用是有2種，一種二條線，一種三條線。

二條線--棕色線接輸入，藍色線接0V；
三條線--棕色線接+24V，黑色線接輸入，藍色線接0V。

在電控行業里，這都是標準線顏色，標準的接法。
