工控人家園 綜合討論 三菱QD75極限和原點正負邏輯怎么選，

2310036294

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 194 個
工控威望: 438 點
下載積分: 1490 分
在線時間: 99(小時)
注冊時間: 2015-02-10
最后登錄: 2025-09-11
查看2310036294的主題 / 回貼

樓主發表于: 2017-07-20 21:34

只看樓主 | 小中大

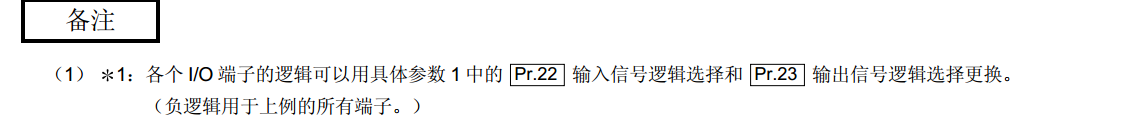

圖片：

手冊上說負邏輯試用上述所有端子，為什么都選負邏輯，有的端子可以接常開，有的接常閉啊
到底怎么回事啊，謝高人指點！

我們工程師，原點和極限都用常閉接法，但極限選擇負邏輯，
原點選擇正邏輯，原點選正邏輯，不是應該是常閉接法嗎，但他卻正常運行了，到底怎么回事

[ 此帖被2310036294在2017-07-21 22:18重新編輯 ]

雨山西行

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 97 點
下載積分: 594 分
在線時間: 23(小時)
注冊時間: 2015-05-06
最后登錄: 2023-03-02
查看雨山西行的主題 / 回貼

1樓發表于: 2017-07-21 08:27

只看該作者 | 小中大

正邏輯：用高電平表示邏輯1，用低電平表示邏輯0 負邏輯：用低電平表示邏輯1，用高電平表示邏輯0 ；三菱的PLC用的是負邏輯，西門子正邏輯，原點極限的傳感器要選擇低電平有效的傳感器，有常開也有常閉。

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1316 個
工控威望: 6131 點
下載積分: 57149 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-09-19
查看john42tw的主題 / 回貼

2樓發表于: 2017-07-21 08:32

只看該作者 | 小中大

1.有的端子可以接常開，有的接常閉?

工控中，在極限開關(警急停止.......)上的選擇，會挑常閉。
如果選擇常開，當線路斷掉，訊號無法傳遞，會造成工安意外。
如果選擇常閉，當線路斷掉，訊號中斷，會發出警報。

2.負邏輯"試"用上述所有端子

(負邏輯用"于"上述所有端子)。以負邏輯舉例。

2310036294

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 194 個
工控威望: 438 點
下載積分: 1490 分
在線時間: 99(小時)
注冊時間: 2015-02-10
最后登錄: 2025-09-11
查看2310036294的主題 / 回貼

3樓發表于: 2017-07-25 10:05

只看該作者 | 小中大

引用
引用第3樓john42tw于2017-07-21 08:32發表的 :
1.有的端子可以接常開，有的接常閉?

工控中，在極限開關(警急停止.......)上的選擇，會挑常閉。
如果選擇常開，當線路斷掉，訊號無法傳遞，會造成工安意外。
如果選擇常閉，當線路斷掉，訊號中斷，會發出警報。
.......

你說的沒錯，但跟我問的毫無關系

deeply

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 298 點
下載積分: 3070 分
在線時間: 159(小時)
注冊時間: 2011-09-02
最后登錄: 2025-09-10
查看deeply的主題 / 回貼

4樓發表于: 2017-07-29 11:53

只看該作者 | 小中大

正負邏輯跟常開常閉本來就是兩種概念，分清楚就好了
