樓主發表于: 2012-12-05 19:45

只看樓主 | 小中大

步進電機驅動器接線時

脈沖信號+5V接入PLC COM點嗎還是接入y0

怎么回事啊

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

小俠1982

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 675 分
在線時間: 2(小時)
注冊時間: 2012-12-05
最后登錄: 2012-12-06
查看小俠1982的主題 / 回貼

1樓發表于: 2012-12-05 21:00

只看該作者 | 小中大

驅動器電源  的接 PLC電源

脈沖信號  和方向信號接 PLC輸出  ，

工控—魔術師

登天路，踏歌行

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 202 個
工控威望: 465 點
下載積分: 7033 分
在線時間: 122(小時)
注冊時間: 2012-09-30
最后登錄: 2015-04-25
查看工控—魔術師的主題 / 回貼

2樓發表于: 2012-12-05 21:43

只看該作者 | 小中大

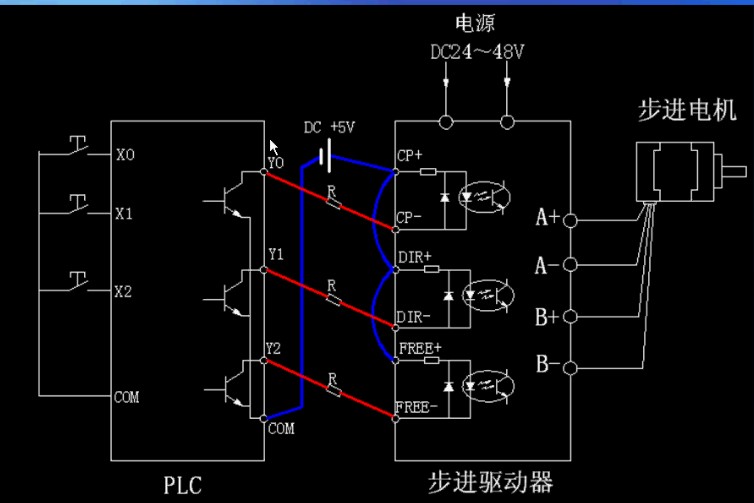

圖片：

看看這張   三菱的
如果脈沖DC電源為5V   畫紅線中的電阻不要  直接接起來就行了
如果DC電源是DC24V    則要串上一個2K的電阻   用來降壓

[ 此帖被工控—魔術師在2012-12-05 21:48重新編輯 ]

會當凌絕頂，一覽眾山小

gwy001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 580 點
下載積分: 3476 分
在線時間: 138(小時)
注冊時間: 2007-04-13
最后登錄: 2016-06-24
查看gwy001的主題 / 回貼

3樓發表于: 2012-12-05 21:46

只看該作者 | 小中大

二樓直觀

liubing3620

小菜鳥，學工控！~~~

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 436 個
工控威望: 5061 點
下載積分: 9355 分
在線時間: 314(小時)
注冊時間: 2011-12-17
最后登錄: 2025-08-10
查看liubing3620的主題 / 回貼

4樓發表于: 2012-12-06 09:35

只看該作者 | 小中大

二樓

zczc777

陽光總在風雨后，烏云上有睛空！珍惜所有的感動每一份希望在你手

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 440 個
工控威望: 593 點
下載積分: 1478 分
在線時間: 238(小時)
注冊時間: 2008-10-25
最后登錄: 2025-03-10
查看zczc777的主題 / 回貼

5樓發表于: 2012-12-06 11:12

只看該作者 | 小中大

步進電機驅動器控制部分是無源驅動，因此要引入驅動電源，通過PLC的輸出來控制脈沖數量、脈沖方向、脫機信號

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1726 個
工控威望: 5548 點
下載積分: 24806 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-07-14
查看yamqq的主題 / 回貼

6樓發表于: 2012-12-06 11:47

只看該作者 | 小中大

正對正，負對負，就好了，注意電位！
