gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
樓主  發表于: 2012-11-20 22:50
圖片：
圖片：

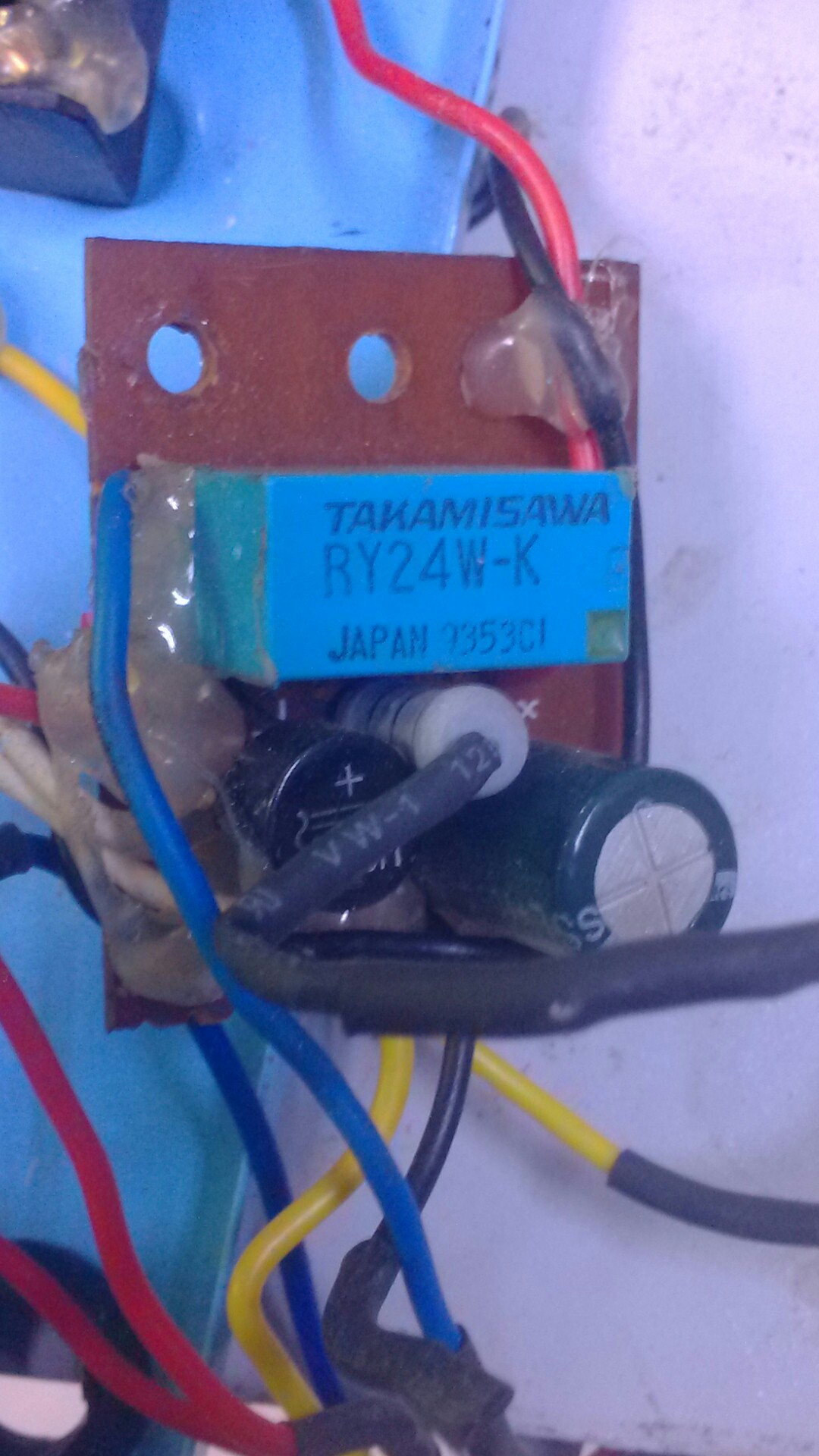

這是光電接過來的小板，接有24v電源，控制微型繼電器來控制電機。不明白光電信號如何弄成觸點信號，有誰能解釋下嗎？實際上負載部分接了一個微型繼制歐電器，控制歐姆龍的24V繼電器，從而控制電機。這個光電不是對射的，只有反射。
[ 此帖被gali1120107在2012-11-23 21:11重新編輯 ]
xcw
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 322 點
下載積分: 2823 分
在線時間: 345(小時)
注冊時間: 2011-07-18
最后登錄: 2014-06-11
查看xcw的 主題 / 回貼
1樓  發表于: 2012-11-21 10:52
用光電的通斷控制繼電器線圈啊，在使用繼電器的觸點控制電機吧。
上班=上墳
liuchengji20
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的 主題 / 回貼
2樓  發表于: 2012-11-21 10:57
光電開關拿到信號后，信號線會與繼電器線圈的串聯起來形成回路，導通繼電器，用繼電器的常開導通電機的回路。
Made wish ，517029687
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 843 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1864(小時)
注冊時間: 2011-04-17
最后登錄: 2025-09-20
查看陳大圍的 主題 / 回貼
3樓  發表于: 2012-11-22 20:36
樓上兩位說的都對，就是這樣的餓
專心學工控技術，請各位幫忙指教
小小少
級別: 略有小成
精華主題: 0
發帖數量: 159 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的 主題 / 回貼
4樓  發表于: 2012-11-23 07:17
光電接在繼電器線圈上，電機接在繼電器常開點上！
651290365
級別: 略有小成
精華主題: 0
發帖數量: 118 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的 主題 / 回貼
5樓  發表于: 2012-11-23 08:37
光電一個接24V，一個接零線，還有一個信號線，光電開關一有感應到，零線和信號線會導通，接1個24繼電器，220V電機線零線接在繼電器接點上，低電壓帶就可以做控制回路了
xujian
級別: 略有小成
精華主題: 0
發帖數量: 267 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 594(小時)
注冊時間: 2011-03-25
最后登錄: 2025-09-06
查看xujian的 主題 / 回貼
6樓  發表于: 2012-11-23 08:50
光電開關控制繼電器，繼電器控制電機
ymr78419972
宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗
級別: 工控俠客
精華主題: 0
發帖數量: 567 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的 主題 / 回貼
7樓  發表于: 2012-11-23 08:51
說明一下板子上的器件，我看到整流橋，電容，一個繼電器還有一個電阻，你說明一下光電的型號和光電進線的顏色，說不定我可以畫個類似的圖讓你參考一下。
山河今仍在，壯志在何方？
luo76
級別: 論壇先鋒
精華主題: 0
發帖數量: 1484 個
工控威望: 1626 點
下載積分: 117133 分
在線時間: 632(小時)
注冊時間: 2008-09-06
最后登錄: 2025-09-20
查看luo76的 主題 / 回貼
8樓  發表于: 2012-11-23 10:40
嘿，這個問題好簡單，看來樓主還要學習多點電工知識
zmy450365
超越夢想
級別: 網絡英雄
精華主題: 0
發帖數量: 764 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的 主題 / 回貼
9樓  發表于: 2012-11-23 10:51
引用
引用樓主gali1120107于2012-11-20 22:50發表的 一個歐姆龍光電如何控制220v電機？ :
這這是光電接過來的小板，接有24v電源，控制繼電器來控制電機。不明白光電信號如何弄成觸點信號，有誰能解釋下嗎？

不明白光電信號如何弄成觸點信號;;這個原理我認為目前你沒有必要去搞清楚；你只要看看；通過外面的物體切割光電光線后；這個24v的繼電器是否工作；如果工作；那么通過這個繼電器再去驅動220電動機；
何工控學
勵志竭精
級別: 家園常客
精華主題: 0
發帖數量: 596 個
工控威望: 905 點
下載積分: 13622 分
在線時間: 507(小時)
注冊時間: 2012-10-26
最后登錄: 2025-08-08
查看何工控學的 主題 / 回貼
10樓  發表于: 2012-11-23 11:06
我們搞電氣設計的和維修工作的，我認為只要把你用的東西結構搞清楚了，廠家想的問題我們不必去想。你說呢？
